Mengapa Memilih Distribusi Daya Presisi untuk Pusat Data?

Sebuah pusat data dapat memiliki UPS yang sehat, PDU rak yang baik, dan tidak ada alarm yang aktif—kemudian menemukan sirkuit cabang dengan beban berat selama ekspansi, pemutusan hubungan kerja setelah perubahan pemeliharaan, atau masalah penggunaan energi yang tidak dapat ditugaskan oleh siapa pun ke kabinet. Titik lemahnya sering kali bukan pada pembangkitan atau daya cadangan. Ini adalah lapisan distribusi antara sumber dan rak TI.

Jawaban singkatnya: pilihDistribusi Daya Presisiketika Anda perlu melihat, menyalakan alarm, dan mengatur daya di tingkat kabinet dan sirkuit cabang daripada memperlakukan distribusi sebagai panel listrik pasif. Visibilitas tersebut membantu operator menemukan ketidakseimbangan beban lebih awal, merencanakan kapasitas yang tersedia dengan bukti yang lebih baik, dan mengisolasi kesalahan tanpa menebak sirkuit hilir mana yang terpengaruh.

Pilih distribusi yang presisi ketika kabinet—bukan hanya rak—harus mengekspos risiko beban dan penggunaan energi

Kabinet distribusi konvensional menyalurkan listrik. Kabinet distribusi listrik yang cerdas juga melaporkan apa yang terjadi padanya. Perbedaan tersebut penting ketika ruang server memiliki cukup sirkuit, lemari, penyewa, atau beban kerja yang berubah-ubah sehingga spreadsheet dan pembacaan meter sesekali tidak lagi dapat menjelaskan keseluruhannya.

Lemari distribusi yang presisi menempatkan pemantauan pada titik di mana sumber dibagi menjadi sirkuit keluar. Kondisi arus, tegangan, daya, energi, status pemutus, dan alarm dapat dikumpulkan di kabinet dan, jika dikonfigurasi, berdasarkan cabang. Daripada mempelajari sirkuit yang kelebihan beban setelah pemutus sirkuit terbuka, tim Anda dapat menetapkan ambang batas pengoperasian dan menyelidiki peningkatan beban sebelum menjadi padam.

Manfaatnya bukan hanya lebih banyak data. Ini adalah akuntabilitas yang dapat digunakan. Pemantauan energi tingkat kabinet dapat membantu membedakan kabinet yang berisi muatan dari kabinet yang hanya tampak terisi karena pembacaan tingkat ruangan yang luas. Informasi tingkat cabang juga membuat diskusi kapasitas menjadi lebih disiplin: operasi dapat meninjau perilaku sirkuit sebenarnya sebelum menyetujui rak baru, daripada mengandalkan asumsi papan nama.

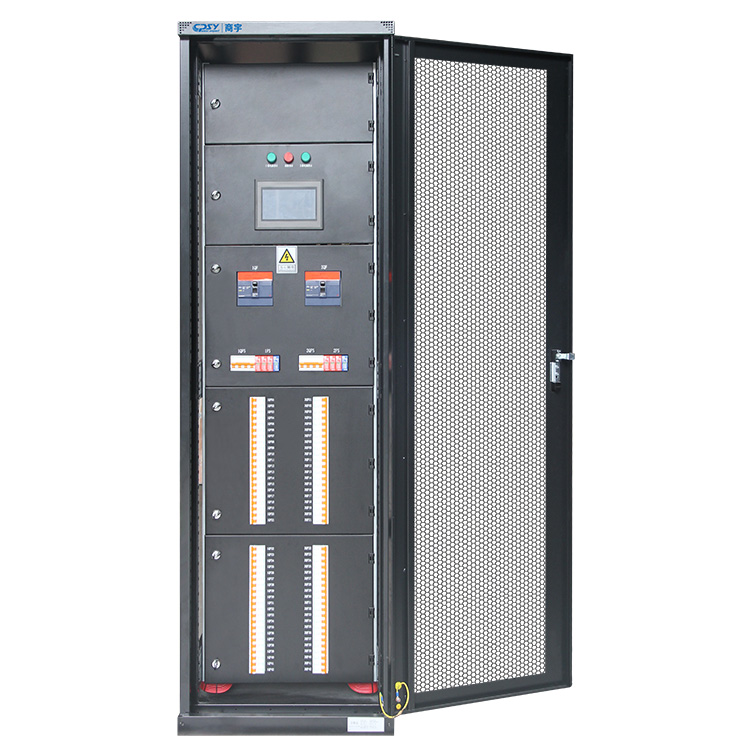

CPSY memposisikannyalemari distribusi daya presisisebagai peralatan distribusi terminal untuk pusat data dan ruang komputer. Konfigurasi yang disebutkan mencakup sirkuit cabang yang dapat dikonfigurasi, pemantauan cabang, alarm, HMI layar sentuh 7 inci, dan komunikasi Modbus. Fungsi-fungsi tersebut hanya berguna jika ditugaskan dengan benar dan ditinjau oleh seseorang. Layar sentuh tidak menggantikan kepemilikan alarm, pengukuran dasar, atau proses kontrol perubahan.

Bagaimana pemantauan cabang yang cerdas mendukung pengoperasian listrik yang lebih cepat dan terinformasi dengan baik

Pemantauan cabang berfungsi karena mempersempit area pencarian. Pengukur tingkat sumber dapat memastikan bahwa keluaran atau kabinet UPS membawa beban lebih dari yang diharapkan. Ini tidak dapat serta merta menunjukkan rangkaian keluar mana yang berubah, apakah satu fasa membawa arus yang tidak proporsional, atau apakah cabang tertentu mendekati batas operasinya. Data per cabang memberikan operator tempat yang praktis untuk memulai.

Itu penting selama tiga peristiwa umum. Pertama, permintaan kapasitas: tim fasilitas dapat meninjau kabinet yang dimaksud dan sirkuit yang tersedia sebelum menyetujui peralatan. Kedua, alarm pemutus: staf dapat mengidentifikasi cabang yang terkena dampak dan beban yang ditugaskan padanya tanpa membuka kabinet langsung untuk sekadar menyelidikinya. Ketiga, tinjauan efisiensi: data energi dapat dibandingkan di seluruh kabinet, zona, atau alokasi pelanggan jika rencana pengukuran mendukungnya.

Komunikasi jarak jauh adalah bagian dari nilai operasional. Modbus dapat membawa informasi kabinet yang dipilih ke sistem manajemen gedung, platform DCIM, atau sistem pemantauan lokasi, asalkan integrator memetakan register, memberi nama titik secara konsisten, dan menguji perilaku alarm. Kabinet HMI sangat berharga dalam hal peralatan, tetapi tidak cukup untuk fasilitas pemadaman lampu. Sebaliknya, pemantauan terpusat bukanlah alasan untuk mengabaikan indikasi lokal; teknisi yang bekerja di depan kabinet memerlukan status yang jelas selama pemeliharaan.

Ada batasnya. Pemantauan kelistrikan melaporkan kondisi kelistrikan, bukan kesehatan aplikasi server. Hal ini juga tidak dapat mengkompensasi label sirkuit yang salah, pergerakan yang tidak terdokumentasi, atau topologi downstream yang dirancang dengan buruk. Data yang baik akan cepat menyesatkan jika jadwal yang dibuat salah.

Dimana distribusi daya yang presisi memberikan nilai operasional terbesar

Keuntungan yang paling besar akan diperoleh ketika listrik sering berubah, downtime menimbulkan kerugian yang nyata, atau sebuah tim harus mempertahankan keputusan kapasitasnya kepada lebih dari satu pemangku kepentingan. Ruang komputer keuangan, telekomunikasi, perusahaan, dan pemerintah semuanya sesuai dengan pola tersebut, itulah sebabnya mereka merupakan aplikasi umum untuk kelas peralatan ini.

Pertumbuhan AI dan beban TI dengan kepadatan tinggi menjadikan visibilitas di tingkat cabang sebagai persyaratan perencanaan

AI dan penerapan komputasi berat lainnya dapat mengubah profil beban ruangan lebih cepat dibandingkan TI perusahaan tradisional. Rak baru dengan kepadatan tinggi mungkin datang dalam kelompok, dan kendala praktisnya sering kali terletak pada jalur distribusi tertentu, bukan layanan utilitas total. Pembacaan kabinet dan cabang membantu mengungkap di mana listrik sudah terkonsentrasi dan di mana peralatan baru akan menimbulkan beban yang tidak merata.

Ini bukan argumen bahwa setiap ruangan membutuhkan arsitektur yang sama. Beberapa fasilitas memerlukan perubahan di bagian hulu, penambahan kabinet, atau tata letak rak yang direvisi sebelum beban tambahan dapat diterima. Pemantauan yang presisi membuat keputusan tersebut terlihat lebih cepat. Itu tidak menciptakan kapasitas yang tidak pernah disediakan oleh desain kelistrikan.

Ruang server yang didukung UPS memerlukan lapisan distribusi yang jelas dan dapat dipantau antara sumber dan rak

UPS melindungi jalur sumber penting, namun operator masih perlu memahami bagaimana keluaran yang dilindungi tersebut dibagi. Kabinet yang dapat dipantau antara UPS dan lapisan rak membantu menghubungkan kapasitas sumber dengan konsumsi hilir aktual. Selama rencana bypass pemeliharaan atau peninjauan pemadaman, hubungan tersebut jauh lebih mudah untuk didokumentasikan ketika sirkuit, beban kabinet, dan alarm terlihat dalam satu lapisan distribusi.

CPSY mencantumkan opsi kapasitas 20–300 kVA untuk kategori kabinet distribusi presisi, bersama dengan beberapa opsi tegangan pengenal dan arus masukan. Anda harus memperlakukan rentang tersebut sebagai titik awal, bukan jalan pintas pemilihan. Sistem hulu yang diperlukan, arus gangguan yang tersedia, rencana beban hilir, dan kebutuhan listrik lokal menentukan konfigurasi yang sesuai.

Kabinet distribusi daya presisi vs. rak PDU vs. papan panel konvensional

Produk-produk ini sering kali diperlakukan sebagai pengganti. Sebenarnya tidak. Masing-masing melayani titik berbeda dalam rantai daya, dan pusat data yang dirancang dengan baik dapat menggunakan ketiganya.

Apa yang bisa dipantau oleh rak PDU—dan apa yang tidak bisa digantikannya di tingkat kabinet

PDU rak terletak dekat dengan peralatan TI dan dapat menyediakan pengukuran dan peralihan rak, outlet, atau grup outlet, tergantung pada desainnya. Hal ini berguna untuk mengidentifikasi konsumsi tingkat perangkat dan mengendalikan wadah. Ini tidak dapat menggantikan tampilan tingkat kabinet dari kondisi pengumpan keluar dan sirkuit cabang di beberapa rak. Juga tidak menyediakan fungsi distribusi, pengaturan pemutus, atau antarmuka fisik yang sama ke sumber hulu.

Jika pertanyaannya adalah “Server mana yang menggunakan daya?” rak PDU mungkin merupakan instrumen yang lebih baik. Jika pertanyaannya adalah “Cabang kabinet mana yang mendekati batasnya, dan kelompok rak mana yang berada di hilir?” kabinet distribusi presisi adalah lapisan yang lebih relevan.

Ketika papan panel konvensional menyediakan distribusi tetapi visibilitas pengoperasian tidak memadai

Papan panel konvensional dapat menjadi pilihan yang masuk akal untuk ruangan yang stabil dan memiliki kompleksitas rendah di mana distribusi listrik lokal merupakan persyaratan utama dan pemantauan tidak diperlukan secara operasional. Menjadi lebih sulit untuk bertahan di ruangan kritis ketika operator memerlukan alarm cabang, pelaporan energi, status jarak jauh, atau antarmuka terkontrol untuk manajemen kapasitas.

Pertukaran biaya itu nyata. Kabinet cerdas menambahkan meteran, perangkat keras komunikasi, pekerjaan konfigurasi, dan persyaratan commissioning. Membeli fitur-fitur tersebut untuk ruangan statis kecil yang tidak akan pernah dipantau adalah pemborosan. Membeli panel dasar untuk lingkungan kritis yang terus berubah bisa jadi lebih mahal nantinya, terutama jika perkuatan memerlukan waktu henti atau kabinet pengganti.

Cocokkan arsitektur busbar, sirkuit keluar, antarmuka pemantauan, dan kondisi pemasangan dengan proyek

Mulailah dengan diagram satu garis, bukan brosur kabinet. Konfirmasikan pengaturan sumber, voltase, metode pembumian, persyaratan tugas gangguan, dan kekritisan beban hilir yang diinginkan. Dalam proyek-proyek AS, distribusi 208V adalah hal yang umum di banyak lingkungan TI, namun Anda harus mencocokkan arsitektur lokasi sebenarnya dan input peralatan daripada memilih berdasarkan kebiasaan pasar.

Arsitektur busbar mengubah diskusi ketahanan dan pemeliharaan. CPSY menawarkan opsi busbar tunggal atau ganda dalam kategori produk ini. Susunan busbar ganda dapat mendukung desain yang memerlukan jalur suplai terpisah, namun tidak secara otomatis menjadi mubazir. Redundansi sebenarnya bergantung pada keseluruhan sistem: sumber hulu independen jika diperlukan, strategi transfer, peralatan hilir dengan pengaturan kabel ganda yang sesuai, dan penugasan sirkuit yang disiplin.

Tentukan sirkuit keluar dari rak dan rencana beban. Tanyakan sirkuit mana yang diperlukan saat ini, posisi mana yang dicadangkan, bagaimana pemutus sirkuit diidentifikasi, dan rincian pemantauan apa yang diperlukan. Hindari mengisi segala cara yang tersedia pada hari pertama hanya karena kabinet memiliki ruang. Kapasitas cadangan fisik, kapasitas cadangan listrik, dan kapasitas cadangan yang dipantau bukanlah hal yang sama.

Integrasi patut mendapat perhatian yang sama. Tentukan nilai mana yang harus mencapai platform pemantauan, siapa yang memiliki ambang batas alarm, apa yang terjadi jika komunikasi hilang, dan bagaimana label akan cocok dengan nama titik DCIM atau BMS. Tinjau dimensi penutup, jarak akses, arah masuk kabel, kondisi panas, dan akses servis sebelum kabinet mencapai lokasi. Kabinet yang mumpuni masih bisa menjadi instalasi yang buruk jika area terminasi belakang terhalang oleh dinding atau baki kabel.

Untuk proyek yang memerlukan distribusi dan pemantauan yang dapat dikonfigurasi, tinjau ketersediaannyaopsi kabinet distribusi daya pusat datadengan insinyur kelistrikan dan tim komisioning—bukan hanya tim pengadaan.

Daftar periksa kabinet distribusi pusat data: pertanyaan kelistrikan, integrasi, enclosure, dan kepatuhan yang harus diverifikasi

• Listrik:Apakah kabinet sesuai dengan tegangan lokasi, kapasitas sumber, pendekatan grounding, persyaratan tugas kesalahan, dan jumlah sirkuit keluar yang direncanakan? Apakah peringkat pemutus dan penetapan sirkuit didokumentasikan?
• Arsitektur:Apakah busbar tunggal atau ganda sesuai untuk diagram satu garis yang sebenarnya? Jika ketahanan sudah diklaim, apakah keseluruhan jalur dari hulu ke hilir telah ditinjau, bukan hanya kabinet saja?
• Pemantauan:Pengukuran kabinet dan cabang manakah yang diperlukan? Apakah alarm, catatan kejadian, akses HMI lokal, dan titik Modbus ditentukan sebelum dioperasikan?
• Integrasi:Akankah BMS, DCIM, atau platform pemantauan situs menerima titik-titik yang berguna—bukan hanya koneksi komunikasi umum? Siapa yang menguji alarm hilangnya komunikasi?
• Instalasi:Apakah dimensi, berat, pembebanan lantai, akses depan dan belakang, entri kabel, kondisi sekitar, dan jarak pemeliharaan sudah sesuai dengan tata letak ruangan?
• Kepatuhan:Daftar, sertifikasi, dan persetujuan kode lokal manakah yang diwajibkan oleh otoritas yang memiliki yurisdiksi dan spesifikasi proyek? Jangan berasumsi bahwa sertifikasi yang dinyatakan di seluruh jajaran pabrikan berlaku untuk setiap kabinet yang dikonfigurasi. Verifikasi dokumen untuk unit persisnya.
• Dukungan dan catatan:Apakah Anda akan menerima diagram satu garis, jadwal sirkuit, catatan pengaturan, peta komunikasi, dan label bawaan? Dokumen-dokumen tersebut menentukan apakah distribusi listrik yang presisi tetap berguna setelah tim komisioning keluar.

A kabinet distribusi listrik yang dipantau cabangmendapatkan tempatnya ketika tim akan menggunakan jawaban tersebut untuk menjalankan fasilitas dengan asumsi yang lebih sedikit.
