Kabinet Terintegrasi Luar Ruangan

Shangyu CPSY® menggabungkan pengalaman penerapan instalasi, debugging, pemeliharaan dan manajemen dari produk aplikasi matang dan produk penjualan yang ada untuk merancang kabinet terintegrasi luar ruangan yang cerdas khusus untuk sistem jaringan luar ruangan yang penting. Kabinet terintegrasi luar ruangan sangat mengintegrasikan produk infrastruktur pusat data, termasuk beberapa subsistem seperti UPS, distribusi listrik, pendingin, lemari, proteksi kebakaran, dll., dan mencapai manajemen keseluruhan semua sistem melalui sistem pemantauan, menyederhanakan proses desain dan konstruksi. Ini mengadopsi lembaran galvanis hot-dip dengan ketebalan lebih dari 1,5 mm, yang terdiri dari kotak luar, benda kerja logam internal, dan rakitan aksesori. Ini terutama digunakan untuk titik pergerakan ke bawah DSLAM, stasiun pangkalan komunikasi nirkabel, distribusi listrik, transportasi perkotaan, sistem komunikasi 5G generasi baru, dan jaringan. Akses bisnis yang komprehensif, stasiun peralihan transmisi, transmisi komunikasi darurat, dll., beradaptasi dengan berbagai pemandangan luar ruangan seperti atap rumah, jalan raya, daerah pegunungan, sepanjang rel kereta api, dan lingkungan bersuhu tinggi dan rendah, memenuhi kebutuhan pelanggan akan penghematan energi dan pengurangan emisi, penyebaran yang cepat, dan kebutuhan adaptasi multi-skenario.

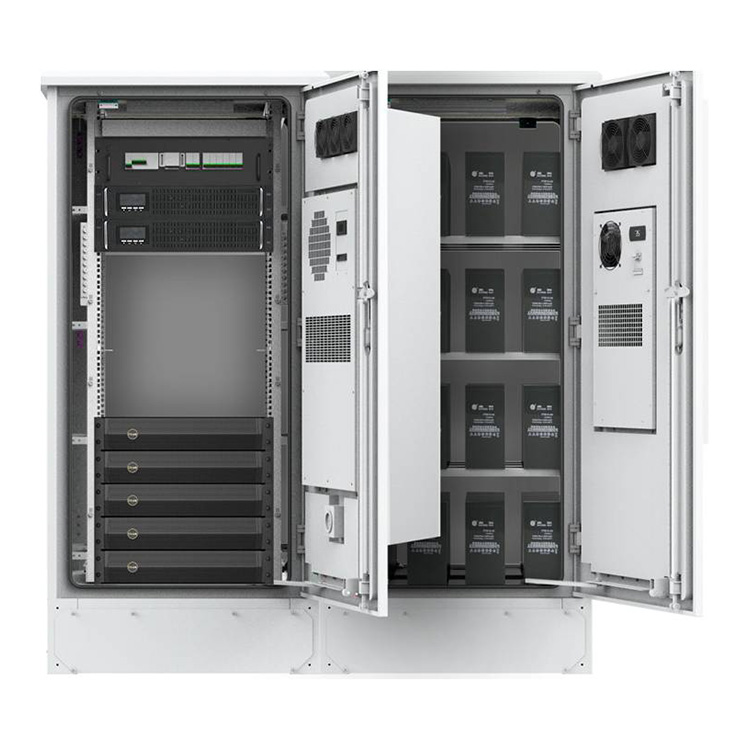

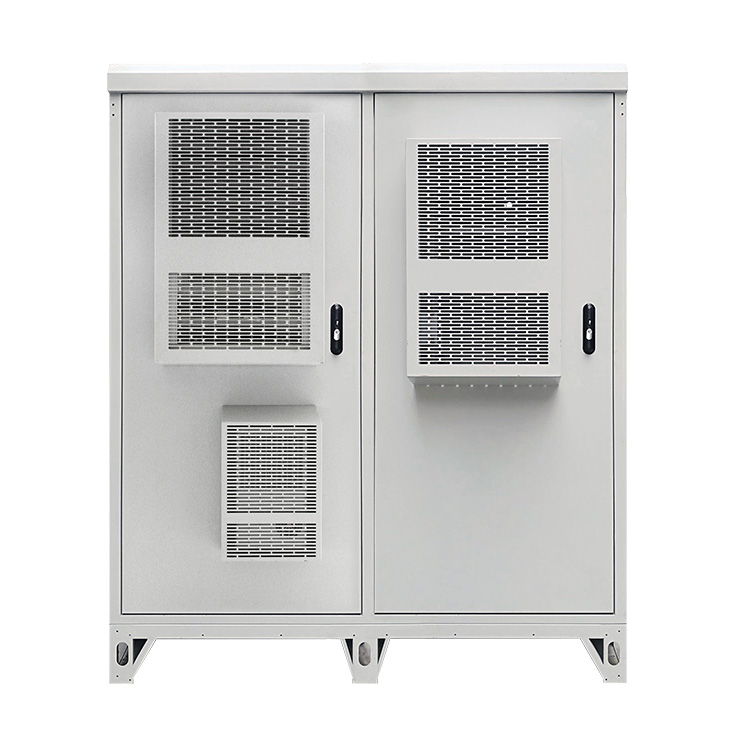

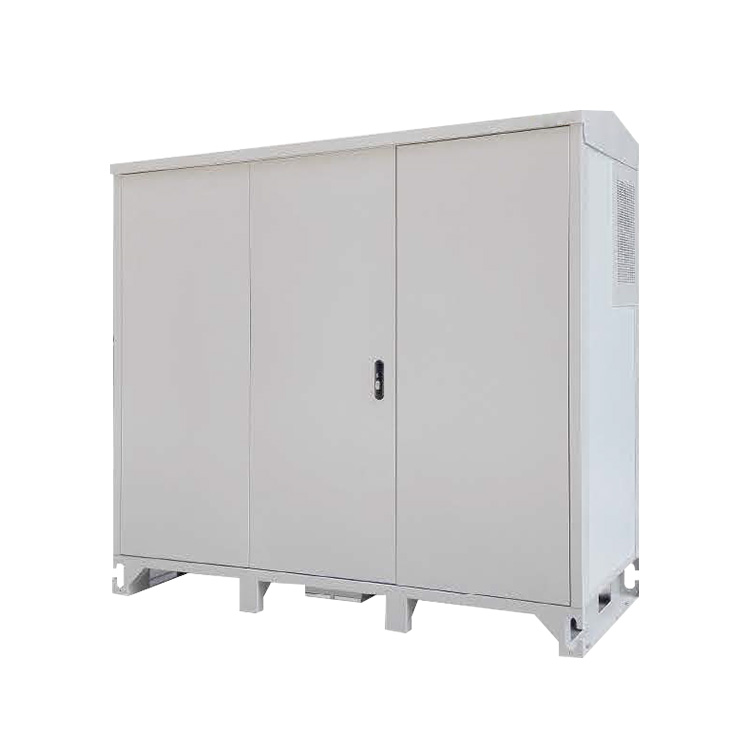

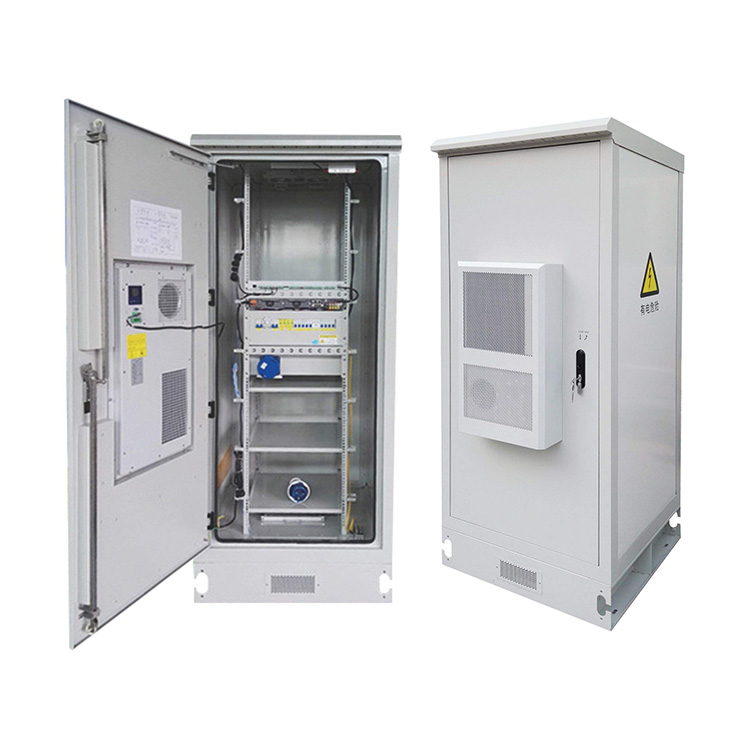

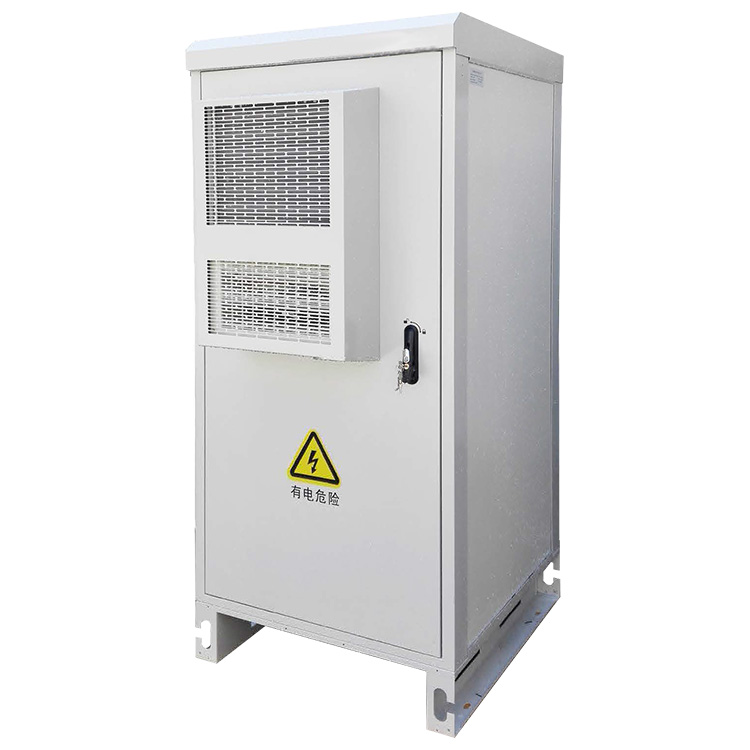

Kabinet Terintegrasi Luar Ruangan CPSY®

Dengan berkembangnya sejumlah besar pengguna komunikasi baru, peningkatan bandwidth seluler yang berkelanjutan, dan inovasi layanan komunikasi, tuntutan untuk pembangunan jaringan komunikasi akan terus meningkat. Kabinet terintegrasi luar ruangan adalah integrasi dan miniaturisasi peralatan utama lokasi komunikasi, modularisasi komponen pendukung, dan Tren perkembangan industri dalam konservasi energi dan pengurangan emisi mengurangi tekanan pada lokasi pelanggan untuk memperoleh informasi, dan dirancang untuk memenuhi kebutuhan pelanggan akan ekspansi yang fleksibel dan tata letak yang cepat. Kabinet terintegrasi luar ruangan memiliki kinerja insulasi termal yang sangat baik dan digunakan dalam sistem komunikasi, langsung di kabinet A yang memberikan perlindungan mekanis dan lingkungan untuk peralatan komunikasi internal dalam kondisi iklim luar ruangan. Hal ini ditandai dengan diproduksi di pabrik, mudah diangkut dan dipasang di lokasi, serta memungkinkan personel yang berwenang untuk masuk dan mengoperasikannya. Ini adalah kabinet yang dapat mengintegrasikan peralatan utama, catu daya sistem, komunikasi distribusi daya DC, pemantauan lingkungan, peralatan pendingin, baterai dan landasan proteksi petir, dan kabinet terintegrasi yang menyediakan lingkungan kerja luar ruangan dan manajemen keselamatan untuk stasiun pangkalan.

Kabinet terintegrasi luar ruangan Shangyu CPSY® terdiri dari kotak luar, bagian lembaran logam internal, AC industri, unit distribusi daya, catu daya switching, UPS, baterai cadangan, dan aksesori lainnya. Ini mengadopsi struktur sandwich rangka kolom logam, dan bahan keseluruhannya adalah pelat baja seng/tahan karat canai dingin/berlapis + panel sandwich EPS/PU atau kapas insulasi PEF dengan ketebalan berbeda. Itu terbuat dari pelat baja canai dingin atau baja tahan karat berkualitas tinggi. Basisnya terbuat dari struktur komposit baja atau pelat galvanis hot-dip dengan ketebalan 1,5 mm atau lebih. Permukaannya terbuat dari proses perawatan plastik semprot anti-statis. Ini memiliki ketahanan benturan yang baik, kinerja anti-pencurian dan anti-penuaan, dan telah lulus tingkat nasional tahan debu dan tahan air adalah IP56. Pintu kabinet mengadopsi struktur tertanam dengan celah pintu yang rapat. Sudut bukaan pintu >110°. Pintu lemari berisi struktur pembatas. Alat pembatas pintu mempunyai fungsi pembatas pada saat pintu dalam keadaan “terbuka”. Kunci pintu mengadopsi struktur tiga titik batang tarik dan bagian pengunci, yang strukturnya kokoh dan kuat dalam anti maling. Bagian dalam kabinet dibagi menjadi kompartemen peralatan dan kompartemen baterai sesuai fungsinya. Lemari terintegrasi luar ruangan meliputi: 1. Lemari terintegrasi luar ruangan stasiun pangkalan komunikasi (lemari peralatan, lemari catu daya, lemari baterai, lemari listrik, lemari komprehensif); 2. Lemari OLT terintegrasi luar ruangan radio dan televisi, lemari luar ruangan listrik dan listrik, dan lemari akses broadband luar ruangan, lemari jaringan luar ruangan, lemari suhu konstan luar ruangan, lemari tahan hujan luar ruangan, lemari stasiun pemantauan kecil luar ruangan, lemari keamanan pengawasan video luar ruangan.

Indikator kinerja teknis utama

1. Kondisi penggunaan: suhu sekitar -40℃~+60℃. Jika suhu terlalu tinggi, disarankan untuk memasang penutup pelindung sinar matahari; kelembaban sekitar ≤95﹪ (pada +40℃); tekanan atmosfer 70kPa~106kPa;

2. Kabinet mengadopsi struktur sandwich, yang dibagi menjadi dua jenis: 1. Lembaran logam lapis ganda + kapas insulasi PEF; 2. Bingkai lembaran logam + panel sandwich EPS/PU setebal 45mm.

3. Bahan kabinet: pelat baja canai dingin setebal 1,5 mm/pelat galvanis/pelat aluminium/pelat baja tahan karat + kapas insulasi PEF tebal 10-40mm/panel sandwich baja warna EPS setebal 45mm, pilar U 2mm, rangka penahan beban 1,5 mm, dekorasi dan bagian tahan debu 1,2 mm; perawatan permukaan: degreasing, penghilangan karat dan pengawetan, fosfat anti karat (atau galvanisasi), penyemprotan plastik

4. Komposisi kabinet: kabinet + pintu kabinet + alas + penutup atas + rak + kunci kabinet, fotovoltaik + penyimpanan energi + tumpukan pengisi daya DC (opsional)

5. Tipe kabinet: 1/2/3 unit, satu kabin, pintu tunggal depan atau pintu depan dan belakang (opsional)

6. Kunci pintu dan pintu: Pintu lemari mengadopsi struktur built-in, dengan celah pintu yang rapat; sudut bukaan pintu >110°, dan struktur pembatas memiliki sifat anti maling yang kuat; kunci pintu mengadopsi struktur tiga titik batang tarik dan bagian pengunci, dan gembok atau kunci elektronik (opsional)

7. Kekuatan mekanik: Kabinet dapat menahan beban ≥600kg, setiap permukaan dapat menahan tekanan vertikal >980N, dan ujung terluar dapat menahan tekanan vertikal >200N setelah pintu dibuka.

8. Luas penampang inti tembaga pada kabel ground harus >16-50㎟, dan resistansi deteksi harus <0,1Q

9. Metode masuk kabel: masuk dan keluar bawah. Saluran AC, saluran DC, saluran sinyal, dan kabel ground harus dirutekan secara terpisah dan diikat secara terpisah;

10. Metode pemasangan peralatan: Rak standar berukuran 19/21 inci yang dapat disesuaikan dipasang di kabinet peralatan.

11. Metode pendinginan: pertukaran panas atau AC (AC1500W), kipas angin + AC

12. Layanan yang disesuaikan: kustomisasi ukuran, kustomisasi struktur internal, kustomisasi warna kabinet, abu-abu internasional RAL7035 default, penyemprotan bubuk luar ruangan profesional

13. Metode pemasangan: di dalam atau di luar ruangan, ketebalan dasar kabinet ≥2.0mm pelat baja galvanis hot-dip, tinggi dasar kabinet ≥200mm, sekat dipasang di sekitar alas untuk mencegah pelanggaran hewan

13. Jenis sirkuit utama: jembatan tiga fase, anti-bintang ganda; komponen penyearah: thyristor, dioda, koefisien komponen arus tidak merata pada lengan yang sama: <0,15

15. Jumlah pulsa dalam satu kabinet: 6, 12, 24 pulsa (beberapa kabinet penyearah dikombinasikan dengan pergeseran fasa transformator penyearah dapat membentuk setara 36, ​​48, 60, 72 pulsa)

16. Tegangan penahan: Tegangan penahan antara perangkat pembumian dan benda kerja logam pada kotak tidak kurang dari 3000V (DC)/1 menit;

17. Sistem pengatur suhu: Peralatan kabinet akan menghasilkan banyak panas saat bekerja, menyebabkan suhu di dalam kabinet meningkat, mengurangi masa pakai komponen elektronik dan bahkan menyebabkan waktu henti. Oleh karena itu, peralatan pengatur suhu harus digunakan untuk mengontrol suhu di dalam kabinet guna memastikan pengoperasian normal peralatan komunikasi dan pada saat yang sama meningkatkan masa pakai dan keandalan peralatan elektronik.

18. Resistansi insulasi: Resistansi insulasi antara perangkat pembumian dan benda kerja emas pada kotak tidak kurang dari 2X104M /500V (DC);

19. AC kompresor: AC DC 300W-1500W (opsional)

20. Ketebalan lapisan insulasi termal: 50mm, kinerja insulasi termal yang baik, konduktivitas termal <0,472/(m2.k); tingkat perlindungan kabinet: IP56;

21. Semua tumpang tindih busbar konduktif digiling, dengan kekasaran lebih baik dari Ral.6, kerataan lebih baik dari 25μm, resistansi kontak rendah, dan kehilangan daya rendah.

22. Kabinet terintegrasi mengintegrasikan sistem pendingin, sistem kabinet, sistem distribusi daya, catu daya tak terputus, sistem pemantauan lingkungan dinamis, dan sistem pengkabelan yang diperlukan untuk ruang komputer. Hal ini telah ditentukan sebelumnya oleh industri dan penyiaran, dan dapat dengan cepat direkayasa di lokasi untuk memenuhi kebutuhan peluncuran layanan pusat data yang cepat.

Parameter Kabinet Terintegrasi Luar Ruangan CPSY® (Spesifikasi)

Fitur dan Aplikasi Kabinet Terintegrasi Luar Ruangan CPSY®

Fitur:

1. Dapat mengotorisasi otoritas pembukaan kunci dari jarak jauh, memantau dan mencatat status kunci pintu dari jarak jauh, waktu pembukaan dan penutupan kunci pintu, dan informasi pembuka kunci.

2. Kabinet mengadopsi metode pengelasan, perakitan dan perakitan. Strukturnya dilas dengan kuat dan memiliki kapasitas menahan beban yang baik. Sangat cocok untuk pemasangan dalam berbagai skenario di puncak gunung dan atap rumah. Ini terukur dan dapat dihubungkan ke platform pihak ketiga.

3. Gunakan pemrosesan CNC penuh untuk membentuk paduan aluminium atau kabinet baja tahan karat untuk secara efektif mencegah panas berlebih pada kabinet; seluruh kabinet disemprot plastik atau dicat untuk mencegah karat, korosi, debu, sinar matahari, dan hujan.

4. Desain terintegrasi, penerapan cepat, plug-and-play, integrasi tinggi, tapak kecil, masa konstruksi pendek, hemat ruang, perluasan dan migrasi mudah, biaya konstruksi rendah, dan konsumsi daya rendah

5. Desain modular distribusi daya, daya, pendinginan, dll., konfigurasi sesuai permintaan, keandalan tinggi, bebas perawatan, mulai dan berhenti sekali klik, perakitan cepat, pencocokan multi-skenario; dapat beradaptasi dengan berbagai kombinasi sistem tenaga, membuat peningkatan menjadi lebih mudah

6. Desain tertutup sepenuhnya, ramah lingkungan, insulasi panas dan hemat energi, kinerja unggul, insulasi dan anti-statis, tahan debu dan anti korosi, meningkatkan keselamatan dan memperpanjang masa pakai peralatan penyearah.

7. Solusi pembuangan panas berkinerja tinggi, AC industri yang dipasang di pintu/dipasang di samping, peralatan ventilasi kelas industri, desain lapisan pendingin dan insulasi udara, stabil dan andal, umur panjang, suhu lebih rendah, dan menjaga suhu dan kelembaban konstan di kabinet

8. Kunci pintu kabinet luar ruangan anti maling, tingkat perlindungan tinggi IP56, dapat dengan sempurna mengatasi lingkungan luar ruangan yang keras dan berbagai jenis cuaca.

7. Langkah-langkah perlindungan lengkap, pemantauan suhu udara, kelembaban, suhu air, tekanan air, aliran air, kebocoran air, volume udara, suhu komponen, dll secara real-time di dalam kabinet, tidak perlu memeriksa lokasi.

9. Kunci pintu pintar anti maling, pengambilan kamera; bagian atas dimiringkan ke bawah untuk mencegah hujan, dan jaring anti debu di entri kabel mencegah serangga dan debu, mudah dibersihkan dan diperbaiki, serta tahan korosi.

10. Pemantauan lingkungan dinamis yang stabil dan andal, deteksi sinyal alarm menyeluruh, pelaporan informasi alarm waktu nyata; dapat mewujudkan dan mengunggah alarm seperti pemadaman listrik, kegagalan daya, kontrol akses, suhu, kelembaban, asap, terendam air, tegangan baterai, dll. (opsional) .

11. Mengadopsi desain tingkat atas, struktur kabinet tunggal dan kabinet gabungan adalah sama, dengan antarmuka pemasangan yang disediakan. AC dapat ditambah atau dikurangi sesuai kebutuhan. Produk mudah mengembang, tahan terhadap tekanan dan deformasi; komponen press-fitting mengadopsi desain gaya tetap yang seimbang dan insulasi ganda;

12. Debugging satu klik yang cerdas, pengoperasian yang efisien, dilengkapi dengan modul rektifikasi efisiensi tinggi, desain kontrol suhu, serta analisis dan manajemen efisiensi energi tingkat lokasi, menjadikan pengoperasian lebih efisien.

13. Terima penyesuaian, gabungkan karakteristik berbeda dari proyek yang berbeda dan gunakan lingkungan untuk menyesuaikan, lebih sesuai dengan kebutuhan di lokasi, dan mencapai kepuasan pelanggan tepat waktu dan efisien.

14. Kabinet memiliki kapasitas besar, struktur multi-pintu, ruang pemasangan internal yang fleksibel dan desain tampilan, pemasangan dan pemeliharaan yang mudah, serta pemantauan dan respons jarak dekat dalam kabinet lebih tepat waktu, akurat dan efektif;

15. Muncul standar dengan antarmuka Kategori 6, mendukung berbagai periferal; antarmuka catu daya darurat eksternal dicadangkan, dan perangkat internal dapat diberi daya oleh sistem catu daya eksternal selama pemadaman listrik.

16. Gunakan kabel tahan api, distribusi daya AC opsional, atau unit distribusi daya DC (perlengkapan penerangan DC-48V); baterai litium opsional/baterai timbal-asam sebagai catu daya cadangan (opsional)

17. Pengkabelan listrik terintegrasi dan sistem distribusi daya AC/DC, dengan tata letak yang wajar, metode pengkabelan yang fleksibel, pengoperasian dan pemeliharaan yang mudah untuk pengenalan kabel, pemasangan dan pembumian seperti palung kabel dan rak manajemen kabel.

18. Cara masuk kabel kabinet adalah dari bawah. Kabel daya, kabel sinyal, dan kabel optik memiliki lubang masuk kabel tersendiri dan tidak akan saling mengganggu.

19. Peralatan utama, peralatan pengatur suhu, dan modul pengkabelan di kabinet dirancang dalam kompartemen terpisah untuk memfasilitasi pemeliharaan bertahap di masa mendatang.

20. Solusi catu daya luar ruangan berefisiensi tinggi, pendirian lokasi sederhana, struktur sistem kompak, kabinet mendukung perakitan cepat, mendukung banyak masukan dan keluaran energi, membuat pemilihan lokasi dan konstruksi menjadi lebih sederhana.

21. Alarm cerdas, laporan rahasia berdasarkan waktu dan regional, dapat mengumpulkan beberapa jenis informasi, dan memenuhi persyaratan teknis keseluruhan proyek pemindahan lokasi; alarm lokal ditautkan ke alarm jarak jauh, pemantauan terpusat jarak jauh dengan presisi tinggi, dan halaman dukungan alarm jarak jauh, email, dan pesan teks.

22. Hubungan cerdas, pembukaan pintu dikaitkan dengan pencahayaan dan pengambilan gambar; sensor suhu terhubung dengan menghidupkan dan mematikan AC, sensor suhu + status AC terhubung dengan ventilasi darurat, sensor suhu + sensor asap terhubung dengan pemadaman api.

23. Penginderaan cerdas: kunci elektronik kontrol akses tingkat kabinet dan sensor magnetik pintu, dikombinasikan dengan berbagai metode pembukaan pintu resmi, sidik jari, wajah dan kata sandi, alarm dan kamera suara dan visual opsional

24. Pengoperasian dan pemeliharaan yang cerdas, untuk semua pengguna lokasi, dapat mewujudkan pemantauan pengoperasian dan pengumpulan data lokasi jarak jauh, serta pembuatan laporan pengoperasian, mendukung aplikasi seluler, prediksi kesalahan waktu nyata, dan penentuan posisi cepat, membantu personel pengoperasian dan pemeliharaan fokus pada fundamental masalah secara tepat waktu, dengan sedikit orang yang bertugas Dan pengoperasian dan pemeliharaan jarak jauh, insinyur sistem memberikan bantuan online kapan saja, dan sistem pendukung pengoperasian dan pemeliharaan lebih cerdas.

Standar Produk

Kinerja anti-penghancuran kunci memenuhi persyaratan Kelas B dalam GA/T 73-1994.

Memenuhi persyaratan IP55 di GB 4208-2008

Memenuhi persyaratan IP45 di GB 4208-2008

Mematuhi uji kabinet luar ruangan standar industri YD/T1537-2015 untuk sistem komunikasi

Mematuhi spesifikasi pengujian kinerja ketahanan gempa peralatan telekomunikasi standar YD 5083-2005/YD5096-2005

Mematuhi persyaratan uji tahan api A GB5169.7

Mematuhi persyaratan area lubang pembuangan hidrogen standar nasional GB7260.1

Memenuhi persyaratan Kelas B untuk anti-vandalisme di GA/T 73-1994 "Kunci Anti-Pencurian Mekanis"

Aplikasi:

Banyak digunakan dalam sistem pengumpulan tol non-stop berkecepatan tinggi DLL, jalur kereta api berkecepatan tinggi, komunikasi jaringan, jalan raya, jaringan nasional, kereta bawah tanah perkotaan, pemantauan lingkungan, stasiun pangkalan komunikasi nirkabel, termasuk sistem 3G generasi baru, layanan terintegrasi komunikasi/jaringan , stasiun kantor peralihan akses/transmisi, komunikasi/transmisi darurat, dll., industri kimia, peleburan, pembuatan kertas, produksi hidrogen, minyak bumi, pertambangan, industri militer, penelitian ilmiah, radio dan televisi, stasiun pemantauan, tenaga listrik, energi, transportasi, keamanan, penguat daya, proyeksi, kontrol pencahayaan dan industri lainnya, outlet bisnis (Telekomunikasi, keuangan, energi, radio dan televisi, ritel), usaha kecil, cabang perusahaan besar, pemerintah, pendidikan, perawatan medis, pusat data tepi komputasi awan, pasokan listrik darurat industri dan komersial, peralihan puncak, pencukuran puncak dan pengisian lembah, perluasan sistem, penghalusan energi baru Sebagian besar skenario aplikasi seperti keluaran, penyediaan daya DC berdaya tinggi ke beban, dll.

Sistem layanan:

1. Sampel produk pra-penjualan

--Personil khusus melakukan penelitian mendalam tentang kebutuhan pelanggan, memahami sepenuhnya kebutuhan pelanggan, dan merancang serta memproduksi gambar secara gratis.

--Menyediakan brosur produk gratis, sampel, laporan pengujian, kutipan, kontak transportasi, dan layanan lainnya

2. Jasa konstruksi yang dijual

--Atur jadwal produksi sesuai dengan waktu pengiriman yang dibutuhkan pelanggan

--Melakukan kontrol kualitas secara ketat selama proses produksi

-Dukungan logistik yang kuat

3. Layanan pelacakan purna jual

--Pelacakan dan penanganan opini kualitas produk; melakukan kunjungan kembali ke pengguna untuk membantu mereka memecahkan masalah

--Menyediakan layanan pengujian untuk produk konstruksi, dan menyediakan pengiriman ekspres gratis ke lokasi konstruksi untuk material dan suku cadang yang hilang.

Instruksi instalasi

1. Sesuai dengan kebutuhan perencanaan jaringan, kabinet terintegrasi dapat dipasang di tanah, atap, pinggir jalan, lereng bukit dan area lainnya. Itu dapat dipasang dekat dengan tanah atau di atas kepala. Saat memasang di daerah rawan banjir, persyaratan pencegahan banjir perlu diperhatikan.

Karena strukturnya yang sederhana, ia mendukung dua metode perakitan: perakitan lengkap (pengangkatan di lokasi pengiriman lengkap) dan perakitan (perakitan di tempat pengiriman suku cadang):

Prefabrikasi: Sesuai kebutuhan, lemari terintegrasi prefabrikasi diintegrasikan dan dipasang di pabrik produksi dan gudang. Dapat memenuhi kebutuhan angkutan darat, angkutan laut atau angkutan udara, serta dapat memenuhi kebutuhan benturan, getaran dan pengangkatan selama pengangkutan.

Tipe rakitan: Sesuai kebutuhan, komponen kabinet terintegrasi dapat diangkut ke lokasi untuk perakitan standar.

2. Kekuatan yang lebih besar dari kabinet terintegrasi memerlukan kabel yang lebih tebal, dan luas penampang kabel perlu dipertimbangkan sepenuhnya saat merancang parit.

3. Kabinet luar ruangan menggunakan metode entri kabel ke bawah. Untuk mencegah masuknya benda asing, tidak ada lubang masuk kabel di sisi kabinet luar, dan kabel harus dimasukkan melalui parit. Oleh karena itu, parit harus dibuat terlebih dahulu di lokasi.

4. Kabinet all-in-one menggunakan entri kabel bawah, dan parit harus memiliki desain tahan debu dan tahan hewan pengerat yang diperlukan untuk mencegah masuknya benda asing. Desain tahan air dan tahan lembab diperlukan di parit untuk mencegah penuaan kabel dan korsleting, yang akan mempengaruhi pengoperasian normal kabinet luar ruangan.

5. Jangan membuka pintu lemari saat kelembaban udara 95%. Hindari membuka pintu lemari, melakukan operasi pemeliharaan atau perombakan dalam kondisi cuaca hujan atau lembab

6. Hanya profesional yang dapat melakukan operasi instalasi. Selama proses instalasi, ikuti instruksi manual pengguna dengan ketat.

7. Sebelum pemasangan, semua sakelar tahap depan internal dan eksternal harus diputuskan, tunggu 15 menit, dan pastikan semuanya dalam keadaan bebas daya.

8. Tanda peringatan harus dibiarkan pada posisi terputus agar tidak menyala kembali selama proses pemasangan. Diperlukan koneksi pembumian dan hubungan arus pendek yang diperlukan.

9. Bagian aktif perlu ditangani seperlunya dan diisolasi dengan bahan isolasi untuk menghindari cedera pada personel.

10. Setelah mematikan semua daya masukan, tunggu 35 menit sebelum membuka pintu untuk pemeriksaan. Sebelum membuka pintu lemari, pastikan tidak ada listrik di dalamnya.

11. Dalam keadaan normal, silakan gunakan prosedur pematian normal untuk mematikan. Dalam situasi darurat, penghentian darurat harus digunakan untuk memastikan respons yang cepat dan melindungi keselamatan manusia dan peralatan.

12. Saat memilih lokasi, biasanya dipilih area dengan ventilasi yang baik dan dipasang di area terbuka atau di lantai. Umumnya tidak cocok untuk dipasang di koridor perumahan atau ruang perumahan, jika tidak maka akan mempengaruhi efek ventilasi dan pembuangan panas, dan kebisingan akan mengganggu penghuni saat peralatan sedang berjalan. .

13. Komponen, komponen, suku cadang, perlengkapan tambahan, dan antarmuka pemasangan kabinet terintegrasi luar ruangan semuanya standar dan universal, dan sebagian besar terbuat dari bahan logam; bila menggunakan pemasangan lantai berdiri, harus disediakan dasar baja saluran atau semen yang andal. Dermaga harus dijauhkan dari daerah dataran rendah dan daerah berdebu tinggi, dan memiliki baris landasan yang memenuhi syarat.

14. Tidak boleh ada sekrup terbuka di bagian luar kabinet untuk menghindari pencurian melalui pembongkaran luar; kabinet dilengkapi dengan struktur dasar dan kerai, yang dapat menghindari korosi akibat kebocoran air hujan dengan lebih baik, sedangkan pintu kabinet perlu menggunakan beberapa mode kunci Klik.

Detail Kabinet Terintegrasi Luar Ruangan CPSY®

Jika dibandingkan dengan rekan-rekannya, CPSY® Outdoor Integrated Cabinet mempunyai keunggulan sebagai berikut:

●Keamanan tinggi, menggunakan perlindungan EMC/RFI, tingkat ketahanan gempa 8/9, desain anti maling pada kunci pintu kabinet struktural, tidak dapat dibongkar, dan koefisien anti vandalisme yang tinggi.

●Desain keselamatan isolasi tahan api, terbuat dari pelat baja gadolinium dingin atau pelat berlapis ramah lingkungan, dengan sifat mekanik yang baik, kapasitas menahan beban yang besar, struktur yang kompak dan masuk akal, serta kemampuan pertukaran yang baik.

●Kotak tersebut memiliki karakteristik pelindung sinar matahari, pelindung hujan, ketahanan korosi, ketahanan api yang baik, insulasi, dan daya tahan. Ini sepenuhnya dapat beradaptasi dengan lingkungan luar ruangan dan memiliki masa pakai 15 tahun, yang lebih dari 20% lebih tinggi dibandingkan dengan pendingin udara.

●Mengadopsi desain rak standar 19 inci atau 21/23/24 inci, atau dirancang sebagai braket baterai, dll., yang dapat diperluas sesuai permintaan dan memiliki keserbagunaan yang kuat. Struktur tetap lembaran logam non-standar juga dapat dibuat sesuai dengan situasi aktual pelanggan (opsional).

●Tingkat perlindungan tinggi, tingkat perlindungan IP56, kontrol suhu konstan kebisingan rendah, perbedaan suhu sel antara lemari ≤3℃, struktur lembaran logam dan metode pengelasan semakin meningkatkan ketahanan kedap air, tahan debu, korosi dan UV.

●Mudah dipasang dan dapat dipasang secara fleksibel di atap atau pinggir jalan sesuai kebutuhan lokasi. Ia memiliki toleransi yang kuat terhadap iklim dan cuaca, dan dapat beradaptasi dengan berbagai suhu hujan dan salju yang rendah, suhu dingin dan panas yang tinggi, badai pasir, dan daerah berangin.

●Gunakan bahan insulasi tahan api dan tahan api (kabel, strip karet, kapas insulasi), dan integrasikan sistem kontrol suhu (menggunakan kipas angin, penukar panas, atau AC untuk pembuangan panas campuran) untuk mencapai efek suhu konstan di dalam kabinet .

●Desain hubungan api yang cerdas, proteksi kebakaran tingkat PACK, deteksi jarak dekat, respons otomatis terhadap pemadaman api, cepat, akurat, tepat waktu dan efektif, yang dapat meminimalkan kerugian;

●Hemat waktu, tenaga dan ruang. Dibandingkan dengan kabinet tradisional, kabinet terintegrasi luar ruangan menempati area yang lebih kecil - berkurang lebih dari 90%, mempersingkat masa konstruksi - dipersingkat menjadi 1/10 dari waktu sebelumnya, dan mengurangi jumlah unit di antara setiap modul fungsional. Titik kegagalan jalur, sangat meningkatkan kompatibilitas antar sistem.

●Pemantauan visual, integrasi tinggi, manajemen terpusat jarak jauh, keluaran tegangan ganda, cadangan n+1, dan telah lulus satu-satunya sertifikasi keamanan informasi produk TI pemantauan lingkungan di industri.

●Kontrol data real-time tanpa pengawasan, tampilan multi-saluran di layar besar lokal, aplikasi seluler, dan browser WEP, serta dukungan untuk jaringan terpusat di berbagai area dan kabinet.

●Penggunaan struktur yang dilas dan proses penyemprotan elektrostatis luar ruangan memastikan kekuatan mekanik, kekakuan, dan keandalan kabinet yang tahan korosi.

●Desain transformator sumber tambahan ketuk dua kali, sisi primer dapat dihubungkan ke catu daya 480Vac atau 400Vac, dan kompatibel dengan 2 tegangan jaringan utama.

Integrasi dapat mengurangi sewa lahan dan perangkat lunak sistem manajemen secara signifikan

●Pemasangan teknik sangat sederhana, semua subsistem telah dipasang sebelumnya di kabinet, pabrik telah sepenuhnya di-debug, produk dikemas dan diangkut secara keseluruhan, dan pemasangan di lokasi selesai dalam 2 jam.

Klasifikasi lemari terintegrasi luar ruangan

--Menurut klasifikasi fungsional, lemari terintegrasi luar ruangan dibagi menjadi lemari peralatan (kabin peralatan) dan lemari baterai (kabin baterai).

(1) Kabinet peralatan: Kabinet peralatan menggunakan AC atau ventilasi untuk pembuangan panas (penukar panas juga dapat digunakan sebagai peralatan pembuangan panas), MTBF≥50000h-250000h, lemari peralatan tersebar di sisi kanan kabinet, dan dipisahkan dari kompartemen baterai dengan partisi, untuk memfasilitasi isolasi panas ruang peralatan.

(2) Lemari baterai: digunakan untuk memasang baterai, yang bertujuan untuk menyediakan pasokan energi yang andal untuk semua beban tetap di bidang industri dan komersial. Melalui antarmuka dengan unit kontrol, berbagai aplikasi dapat dikonfigurasi secara fleksibel, dan data pengoperasian sistem baterai dapat ditukar dengan peralatan lain, lemari baterai menggunakan AC atau pendingin semikonduktor untuk menghilangkan panas. Panel luar kabinet ditempel dengan kapas isolasi termal untuk mencapai efek isolasi termal. Kabinet juga dilengkapi dengan kerai untuk memberikan perlindungan terhadap sinar matahari dan efek kedap air. Kabinet dilengkapi dengan alat pembuangan untuk melepaskan gas berbahaya yang dihasilkan oleh baterai.

--- Menurut ukuran dan lokasi pemasangan serta transportasi, dapat dibagi menjadi dua jenis: tipe integral dan tipe rakitan.

Ruang komputer komunikasi terintegrasi luar ruangan secara keseluruhan dirakit di pabrik dan lebih cocok untuk akses broadband dan proyek ruang komputer modul jarak jauh.

Ruang komputer prefabrikasi dapat dipasang dan dibangun di lokasi pada titik pemasangan, sehingga dapat diterapkan pada lokasi dan proyek pemasangan mana pun yang sesuai.

--Menurut klasifikasi fungsional, lemari terintegrasi luar ruangan dibagi menjadi lemari layanan TI dan lemari DLL.

Lemari layanan TI digunakan di ruang komputer pusat data, terutama untuk mengkonfigurasi server dan switch;

Kabinet ETC memiliki ciri-ciri sebagai berikut:

(1) Lemari DLL perlu beradaptasi dengan berbagai lingkungan iklim yang kompleks: paparan sinar matahari, tahan debu, tahan air, tahan lembab, tahan jamur, tahan semprotan garam, tahan karat, dan harus tahan angin dan gempa.

(2) Desain struktur inovatif "modular rakitan" diadopsi, yang dapat dipasang dengan cepat di lokasi. Setiap modul fungsional dipasang selangkah demi selangkah, dan palung kawat, lubang, dan terminal plug-in dicadangkan; peralatannya mudah dipasang, dan perutean kabelnya nyaman dan indah.

(3) Mengintegrasikan pasokan konversi daya, catu daya UPS (N+1) dan peralatan baterai, peralatan AC, peralatan distribusi daya, peralatan transmisi jaringan, peralatan pemantauan lingkungan, proteksi petir, proteksi kebakaran, kontrol akses cerdas, data pemantauan lingkungan dinamis koleksi/alarm/ Ini mengintegrasikan beberapa modul fungsional seperti unit kamera dan kontrol suhu cerdas menjadi satu, dan memiliki karakteristik anti-pencurian, tahan debu, tahan air, anti-korosi, keandalan tinggi, integrasi tinggi, perawatan mudah, daya tahan lama kapasitas penyimpanan, pemantauan waktu nyata, peringatan dini cerdas, dll.

(4) Terutama menyediakan penyimpanan terintegrasi untuk mesin kontrol jalur gantri, sakelar industri, PC sistem tol, dan peralatan lainnya serta menyediakan catu daya dan cadangan yang andal untuk peralatan gantri guna memastikan pengoperasian peralatan produksi utama pinggir jalan yang andal.

(5) Kabinet ETC berisi PC sistem tol, pengontrol lajur, pengontrol antena, RSU (Road Side Unit) dan perlengkapan usaha lainnya. Jalan tol di berbagai provinsi memiliki persyaratan khusus masing-masing, dan mesin kabin tunggal, kabin ganda, dan tiga kabin dirancang. tipe yang memuaskan.

(6) Fungsi manajemen jaringan jarak jauh Sistem manajemen pengoperasian dan pemeliharaan peralatan back-end yang didukung oleh kabinet pintar terintegrasi jalan raya Yitong Technology dapat memenuhi kebutuhan Pihak A dan memantau dari jarak jauh status peralatan di kabinet pintar terintegrasi jalan raya (status kerja peralatan, inverter dan memperbaiki status pengoperasian catu daya, status lingkungan, status membuka dan menutup pintu, dll.), menangani kelainan kerja atau kegagalan peralatan (inspeksi otomatis, alarm aktif, 1000 catatan log, penentuan posisi GPS, peralatan otomatis online, dll.), real- manajemen waktu jarak jauh (permintaan informasi, konfigurasi parameter, sinkronisasi otomatis, kontrol sakelar jarak jauh, dll.).

--Menurut klasifikasi kuantitas, lemari terintegrasi luar ruangan dibagi menjadi lemari terintegrasi luar ruangan dengan kabin tunggal, lemari terintegrasi luar ruangan dengan kabin ganda, dan lemari terintegrasi luar ruangan dengan tiga kabin.

1. Kabinet terintegrasi luar ruangan kabin tunggal

Bentuk konfigurasi kabinet tunggal: Kabinet dibagi menjadi beberapa kompartemen fungsional yang berbeda, yang terdiri dari kompartemen peralatan + kompartemen baterai. Biasanya, kabin peralatan mengadopsi jenis pertukaran panas atau metode pendinginan udara. Kompartemen baterai dapat memilih ventilasi langsung atau menggunakan pendingin semikonduktor atau pendingin AC sesuai dengan kondisi iklim tempat penggunaan sebenarnya.

2. Kabinet terintegrasi luar ruangan kabin ganda

Konfigurasi gabungan dua kabinet: kabinet dibagi menjadi beberapa kompartemen fungsional yang berbeda, satu kabinet terdiri dari kompartemen peralatan + kompartemen baterai, dan kabinet lainnya adalah kabinet BBU. Kabin peralatan umumnya menggunakan pertukaran panas atau pendingin udara (AC juga dapat digunakan tergantung penggunaan peralatan), dan BBU dapat menggunakan pendingin udara atau pertukaran panas.

3. Kabinet terintegrasi luar ruangan kabin ganda

Untuk model konstruksi base station atau situs bersama jaringan ganda seperti jaringan GSM dan jaringan 3G, karena kapasitas situs yang besar, biasanya digunakan tiga kabinet. Biasanya terdiri dari lemari peralatan 1 + lemari peralatan 2 + lemari baterai. Kompartemen peralatan umumnya menggunakan pertukaran panas atau pendingin udara, dan kompartemen baterai menggunakan pendingin semikonduktor dan pendingin AC.

Komposisi kabinet terintegrasi luar ruangan

Terdiri dari badan kabinet, peralatan utama OLT, sistem catu daya DC tertanam, unit distribusi daya, sistem AC dan pendingin kabinet, catu daya UPS, paket baterai cadangan, unit distribusi optik ODF, unit pemantauan lingkungan dinamis, sistem pencahayaan kabinet, dll. .

Kabinet terintegrasi luar ruangan OLT dapat digunakan di tempat parkir bawah tanah perumahan, koridor, atap rumah, jalur hijau, dan skenario lainnya. Ini mengadopsi desain modular, ukuran kecil dan instalasi sangat sederhana. 2-3 orang dapat dengan mudah menyelesaikan pemasangan dan pemasangan peralatan. Seluruh kabinet dapat dirancang sebagai kabin tunggal atau kabin ganda, mengintegrasikan peralatan utama OLT, catu daya switching tertanam (Modul penyearah), baterai cadangan, sistem pendingin, distribusi optik ODF dan bagian lainnya, kabinet sangat terintegrasi, memiliki keunggulan dari perlindungan lingkungan hijau, pengurangan biaya operasional, dan konstruksi sederhana;

(1) Peralatan utama OLT: Kompatibel dengan pemasangan peralatan utama OLT standar 19 inci dan 21 inci.

Sistem catu daya DC tertanam: mengadopsi sistem catu daya DC 48V60A, 90A, dan menyediakan integrasi pemantauan kabinet dan keluaran pada sistem catu daya. Dilengkapi dengan port pemantauan untuk baterai;

(2) Unit distribusi daya: Unit distribusi daya menyediakan sakelar masukan interlock mesin oli/listrik, antarmuka kedap air mesin oli bergerak, modul proteksi petir tingkat B+C, sakelar udara keluaran DC, sakelar udara keluaran AC, soket pemeliharaan, dll. ;

(3) Sistem pendingin AC: AC kompresor AC dan kipas tambahan digunakan untuk pembuangan panas. Umumnya AC dengan kapasitas pendinginan 500W/1500W dan kipas tambahan digunakan sebagai sistem pendingin.

(4) Paket baterai: Menyediakan ruang pemasangan untuk 4 baterai di bawah 150Ah/12V, yang dapat memenuhi masa pakai baterai satu perangkat OLT selama lebih dari 3 jam.

(5) Unit pemantauan lingkungan dinamis: Menyediakan alarm untuk kontrol akses, banjir, asap, kelainan daya listrik, dan kelainan suhu, dan menggunakan antarmuka RS485 untuk menyambung ke perangkat utama OLT guna mengunggah sinyal pemantauan ke sistem lingkungan dinamis.

(6) Unit distribusi optik ODF: bingkai pengiriman FC-FC 12-core, 24-core, 36-core, 48-core, 72-core, 144-core, 288-core, 576-core terintegrasi, digunakan untuk penghentian kabel optik eksternal dan kunci kesuksesan di sisi peralatan.

(7) Catu daya UPS: Umumnya, catu daya UPS 2KW atau 3KW digunakan.

(8) Pencahayaan kabinet: Setiap kabin independen dilengkapi dengan satu set pencahayaan LED 48V/220V. Lampu LED dapat menyala ketika pintu lemari dibuka.

(1) Peralatan utama OLT

Bagian dalam kabinet berisi catu daya switching tertanam, catu daya inverter, 100AH ​​48V (baterai lithium besi, baterai gel karbon timbal, baterai bebas perawatan asam timbal, baterai gel opsional), proteksi petir catu daya, unit distribusi daya, dinamis pemantauan lingkungan, unit kamera, AC tanpa air, kipas angin, lampu dan sensor. Unit-unit di kabinet mengadopsi pemasangan standar 19 inci dan mudah dipasang. Setiap unit dapat diganti secara mandiri. Kabinet ini cocok untuk digunakan di lingkungan luar ruangan dan tahan hujan, tahan debu, berventilasi dan pembuangan panas, tahan UV (anti penuaan), anti maling, dan anti karat; kabinet memiliki tanda yang jelas untuk menunjukkan tujuan kabinet, dll.; Besar kecilnya lemari tergantung pada jumlah dan besar kecilnya peralatan pendukung. Rancang dan sediakan ruang yang cukup untuk memfasilitasi pemasangan dan pemeliharaan peralatan. Kisaran suhu pengoperasian adalah -40℃~+85℃, kelembapan pengoperasian ≤95%RH; rentang tegangan operasi sasis adalah AC165~AC264V; tingkat perlindungan sesuai dengan IP65.

(2) Unit distribusi tenaga listrik

Kabinet dilengkapi dengan unit distribusi daya 3U. Unit distribusi daya terdiri dari 1 saluran input listrik 32A/2P, 1 saluran input generator oli 32A/2P (dengan interlocking), 1 saluran pelindung petir tingkat B/2P, 2 saluran 32A/ 1P dan 4 saluran pemutus sirkuit cerdas AC keluaran, keluaran DC 16A/1P 2 saluran dan pelat tembaga membentuk unit distribusi daya untuk menyuplai daya secara terpusat ke peralatan.

(3) Sistem pendingin AC

Ini mengadopsi AC frekuensi variabel tanpa air DC hemat energi dan pengontrol cerdas untuk secara otomatis mendeteksi dan beroperasi sesuai dengan perubahan suhu sekitar, dan mencatat waktu pengoperasian, konsumsi daya, peristiwa, dan data historis dari keseluruhan sistem. Data dapat menyimpan 100 informasi peristiwa, 1280 catatan data historis, 256 hari informasi log dapat ditanyakan.

Fitur AC inverter tanpa air DC hemat energi:

(Ⅰ) Air kondensasi yang dihasilkan oleh pendingin AC menggunakan desain unik untuk mengarahkan air ke kondensor, dan menggunakan panas kondensor untuk mengonsumsi air sepenuhnya. Hal ini dapat mencapai efek "produksi sendiri dan konsumsi sendiri" tanpa menguras tenaga. Pada saat yang sama, Air kondensasi suhu rendah secara efektif mengurangi beban AC dan mengurangi arus pengoperasian kompresor untuk mencapai tujuan penghematan energi;

(Ⅱ) Konsepnya baru dan desain teknis keseluruhannya canggih. Mulai dari mesin hingga perangkat keras, dari kontrol hingga platform cloud, semuanya jauh melampaui rekan-rekannya. Desain sistem pendingin yang masuk akal, pemilihan komponen kelistrikan, dan desain sistem pemompaan air yang sempurna adalah masuk akal dan terintegrasi. Desain seperti metode pemasangan sederhana dapat mendinginkan peralatan tanpa menguras air kondensasi. Sangat cocok untuk semua tempat dan mengatasi semua kesulitan drainase. Terlihat dari struktur pada gambar terlampir, desainnya sangat indah dan komponen-komponennya terkoordinasi dengan baik, serta kompatibel dengan telekomunikasi dan listrik. Tingkat kedap air dari lemari industri mencapai IP65 atau lebih tinggi;

(III) Dilengkapi dengan keluaran alarm kontak kering dan antarmuka komunikasi RS485;

(IV) Sistem dirancang dengan perlindungan suhu tinggi/rendah sehingga lebih aman untuk digunakan.

(4) Baterai

(Ⅰ) Baterai timbal-asam - kabinet terintegrasi luar ruangan

Sistem kabinet luar ruangan 1KVA: Menyediakan ruang pemasangan untuk 4 baterai di bawah 150Ah/12V, yang dapat memenuhi masa pakai baterai satu perangkat OLT selama lebih dari 3 jam.

(II) Paket baterai litium besi fosfat - wadah luar ruangan

Kapasitas: 46,08kWh ~ 69,12kWh, 107,5kWh ~ 215kWh, 1290kWh, maksimum 1720kWh

Daya: 30kW, 60kW, 100kW, 180kW, 360kW, 600kW, maksimum 800kW

Arus pengisian dan pengosongan: pengisian dan pengosongan tingkat 1C, beberapa lemari baterai dapat dihubungkan secara fleksibel secara paralel.

(5) Unit pemantauan lingkungan dinamis

Konfigurasi sistem pemantauan lingkungan dinamis: host pemantauan lingkungan dinamis, layar sentuh, suhu dan kelembaban, kebocoran AC, pemantauan UPS, voltase dan meteran listrik

Ini dapat menyediakan 1 port Ethernet 10M/100M; Komunikasi GPRS+GPS; 1 pengukuran suhu dan kelembaban; 4 pengukuran analog umum (AI); 2 deteksi tegangan AC; 1 pengukuran tegangan total paket baterai; 8 masukan digital digital (DI); 8 keluaran digital (DO); 4 port serial (termasuk 8 port serial RS485 dan 2 port serial RS232) dan fungsi lainnya.

(Ⅰ) Fungsi deteksi status kabinet: Deteksi suhu dan kelembapan: Dilengkapi dengan sensor suhu dan kelembapan, ia mengumpulkan tampilan suhu dan kelembapan lokal secara real-time, dan mengunggah kondisi suhu dan kelembapan di kabinet; jika suhu di dalam kabinet terlalu tinggi, alarm suhu tinggi akan diunggah. Deteksi status pintu kabinet: Deteksi status pintu kabinet secara real-time, pembukaan pintu kabinet dan alarm secara ilegal; setelah pintu lemari dibuka, alarm pintu terbuka dilaporkan. Deteksi status asap: Mendeteksi apakah ada asap di dalam kabinet secara real time. Jika ada asap di dalam kabinet, alarm asap akan diunggah. Deteksi status banjir: Deteksi waktu nyata apakah ada air di dalam kabinet. Jika ada air di dalam lemari, alarm banjir akan diunggah.

(II) Fungsi deteksi peralatan di dalam kotak: Deteksi status pelindung petir: Deteksi status pelindung petir secara real-time. Deteksi dan pemantauan arus kuat 220V: Pemantauan waktu nyata dan pengunggahan status tegangan. Ketika listrik padam, alarm pemadaman listrik diunggah. Deteksi dan pemantauan paket baterai: Pemantauan dan pengunggahan status tegangan secara real-time. Jika tegangan baterai terlalu rendah, alarm tegangan rendah baterai akan diunggah. Deteksi status peralatan: Baca data peralatan 4 saluran melalui RS485 atau RS232 dan unggah data ke pusat data.

(III) Fungsi kendali jarak jauh: Kontrol suhu: dapat mengontrol hidup dan matinya AC tanpa air dari jarak jauh. Kontrol kipas: Kipas dapat dihidupkan dan dimatikan dari jarak jauh. Kontrol lampu: Sakelar lampu dapat dikontrol dari jarak jauh. Kontrol pemutus sirkuit: Pemadaman listrik jarak jauh dan penyalaan ulang dapat dilakukan. Kontrol reset: Reset sistem dapat dikontrol dari jarak jauh.

(6) Unit distribusi optik ODF

Rak pengiriman FC-FC 12-core, 24-core, 36-core, 48-core, 72-core, 144-core, 288-core, 576-core terintegrasi, digunakan untuk mengakhiri kabel optik eksternal dan mengakhiri kuncir sisi peralatan .

(7) Catu daya inverter yang tidak pernah terputus

Kabinet dilengkapi dengan catu daya inverter tak terputus 2KVA/3KVA/6KVA untuk memberi daya pada peralatan. Fitur catu daya UPS:

(Ⅰ) Keluaran gelombang sinus murni, waktu konversi nol, secara efektif memastikan keandalan pengoperasian beban tanpa gangguan.

(II) Kontrol mikroprosesor CPU, diagnosis mandiri dan perlindungan diri sistem daya inverter, sangat memperpanjang masa pakai UPS.

(III) Manajemen cerdas, penyimpanan data otomatis dapat diwujudkan ketika listrik mati.

(IV) Manajemen baterai online sangat memperpanjang masa pakai baterai dan melindungi investasi pengguna.

(Ⅴ) Pengaktifan DC, tidak memerlukan daya listrik dan baterai dapat digunakan untuk menghidupkan UPS dan memuat mesin

(VI) Filter EMI/RFI segala cuaca mencegah kesalahan data yang disebabkan oleh kebisingan.

(Ⅶ) Dapat digunakan dengan generator untuk secara efektif memurnikan daya buruk yang dihasilkan oleh generator.

(VIII) Menggunakan teknologi modulasi lebar pulsa SPWM dan modul daya IGBT, ia memiliki anti-interferensi yang kuat dan bentuk gelombang keluaran murni.

(Ⅸ) Kecepatan pengisian daya cepat, dan mesin jangka panjang dapat memberikan arus pengisian awal sekitar 5-10A. (10) Pasokan listrik ramah lingkungan dan ramah lingkungan, faktor daya input setinggi 95% atau lebih, menghindari polusi pada jaringan listrik.

(8) Pencahayaan kabinet

Setiap kabin mandiri dilengkapi dengan satu set lampu LED 48V/220V yang dapat dinyalakan saat pintu lemari dibuka.

Sistem keamanan kebakaran: detektor asap, kontrol akses, video, inframerah, penerangan, firewall, sakelar
