CPSY® telah meluncurkan konsep desain baru dari keseluruhan solusi ruang komputer Pusat Data Modular Tipe Kamar yang tahan lama untuk memenuhi kebutuhan konstruksi ruang komputer kecil seperti pemerintahan, keuangan, outlet cabang operator, ruang komputer milik usaha kecil dan menengah, yang terpinggirkan. pusat data, stasiun pangkalan 5G, dll. Pusat data modul mikro generasi baru mengadopsi konsep desain "Standar", produk terintegrasi standar diintegrasikan ke dalam kabinet yang komprehensif. Semua komponen telah dirancang sebelumnya, dipasang sebelumnya, dan di-debug terlebih dahulu di pabrik. Mereka dikemas dan diangkut dalam lemari EC/IT sebagai satu unit. Pemasangan di lokasi hanya memerlukan kombinasi kabinet sederhana dan konstruksi keseluruhan. Hanya membutuhkan waktu 5 jam. Modul ini mengadopsi desain lorong panas dan dingin yang tertutup untuk mencapai efek tahan debu dan pengurangan kebisingan. Lemari TI di kedua sisi dapat diperluas secara fleksibel dan dapat disalin serta diperluas dalam satuan kombinasi.
Sebagai produsen profesional, kami ingin menyediakan Anda Pusat Data Modular Tipe Kamar. Penahanan lorong di pusat data mengharuskan lemari disejajarkan dalam tata letak lorong panas/lorong dingin. Panel atau strip penahan menciptakan zona untuk mengisolasi pasokan udara server (penahanan lorong dingin) atau udara buangan (penahanan lorong panas). Mencegah pencampuran pasokan dan pembuangan udara dapat meningkatkan kapasitas dan efisiensi pendinginan infrastruktur pendinginan Anda secara signifikan. Setiap lokasi akan berbeda jika kondisi, infrastruktur pendingin, kepadatan rak, dan faktor lainnya diperhitungkan.
Kabinet multi-fungsi yang khusus dikembangkan untuk pusat data besar, menengah dan kecil memiliki keunggulan struktur kokoh, daya dukung beban yang kuat, mulia dan elegan, serta desain struktur prefabrikasi. Kabinet ini mengintegrasikan tiga solusi utama (solusi manajemen daya, solusi manajemen kabel, solusi manajemen pembuangan panas), yang dapat digunakan sebagai infrastruktur instalasi peralatan modular, lemari distribusi daya tipe kabinet, kotak baterai yang dipasang di rak, dan peralatan pengguna yang terintegrasi dengan kabinet . Distribusi daya, UPS, kotak baterai, dan sistem pemantauan sangat menghemat area ruang peralatan.
Sistem penahanan saluran CPSY dirancang untuk memaksimalkan prediktabilitas, kapasitas, dan efisiensi pendinginan di tingkat rak, baris, atau ruangan. Sistem penahanan lorong adalah solusi penahanan termal cerdas yang dirancang untuk meningkatkan efisiensi sistem pendingin sekaligus melindungi peralatan dan personel TI yang penting. CPSY meminimalkan pencampuran udara panas dan dingin di lingkungan TI.
Sistem peralatan | Barang | Parameter |
Sistem | Ukuran | Kabinet dua baris lorong dingin/panas tertutup lebar 1200mm yang direkomendasikan ukuran maksimum: 1400(L)*3600(W)*2300(H)mm, tinggi 2600mm setelah skylight dibalik. |
TIDAK. lemari modul tunggal | ≤48 | |
Konsumsi daya kabinet | Desain konsumsi daya 5~8 KW, dukungan maksimum 14KW | |
Konsumsi daya modul | ≤180KW | |
Lingkungan kerja | -30℃~45℃ | |
Ketinggian | 0~1000m (lebih dari 1000m perlu penurunan daya) | |
Metode instalasi | Pemasangan lantai, dapat dipasang dengan atau tanpa lantai antistatis | |
Kabinet | Ukuran | 600(W)*1200(D)*2000(H)mm, silakan hubungi pabrik Shangyu untuk dimensi lain |
Ruang yang tersedia | 42U | |
Tingkat uap | 80% | |
Beban statis | 1800KG | |
Peringkat seismik | Gempa berkekuatan 9 SR | |
Sertifikasi lingkungan | RoHS | |
kelas IP | IP20 | |
Jalur Tertutup | jendela atap | skylight miring, skylight atap datar, skylight tetap, lebar: 300(600)mm, silakan hubungi pabrik Shangyu untuk dimensi lainnya |
Pintu ujung | Pintu pembalik manual, pintu terjemahan otomatis | |
jalur kabel | Palung kabel lembaran logam tipe gunung | |
Basis | Basis kabinet, Basis saluran (pemasangan lantai anti-statis) | |
Lantai | Lantai anti-statis kalsium sulfat | |
Distribusi tenaga | Ukuran | 600(W)*1200(D)*2000(H)mm, silakan hubungi pabrik Shangyu untuk dimensi lain |
Masukan dengan nilai UPS | 380VAC/400VAC/415VAC (3 fase 5 kabel), 50/60Hz, PF=0,99 | |
Nilai daya UPS | 80~300kVA | |
Modul daya UPS | 20kVA/30kVA | |
Baterai | Baterai timbal-asam dengan pengaturan katup 38AH~250AH (12V), silakan hubungi pabrik Shangyu untuk spesifikasi lainnya | |
Kabinet Distribusi | Masukan: 100A~630A; 380VAC/400VAC/415VAC (3 fase 5 kabel); 50/60Hz | |
Output: Multi-channel 10~63A/3P (1P) opsional, silakan hubungi pabrik Shangyu untuk konfigurasi spesifik | ||
PDU | Input 32A, soket standar nasional 8~24 bit C13 (C19) opsional, komponen proteksi petir opsional, dan cerdas komponen komunikasi cerdas, dll. |
|
Fungsi deteksi | Status sakelar utama dan shunt, tegangan, arus, faktor daya, harmonik, konsumsi daya, dll. | |
kelas IP | IP20 | |
Sistem pendingin | Pendingin ruangan Ukuran |
300(L)*1200(T)*2000(T)mm |
600(L)*1200(T)*2000(T)mm | ||
Kapasitas pendinginan | Pendinginan antar baris: 13~40KW | |
Pendinginan tingkat ruangan: 8~102KW | ||
Memasukkan | 3 fase 380VAC, 50Hz | |
Modus pasokan udara | Pasokan udara horizontal, suplai udara ke atas, dan suplai udara ke bawah | |
Metode isolasi | Lorong dingin/panas tertutup | |
kelas IP | IP20 | |
sistem pengawasan | Pemantauan lingkungan | Suhu dan kelembaban, deteksi asap, kontrol akses cerdas, kamera definisi tinggi, kebocoran air, cahaya sekitar empat warna |
Pemantauan | Catu daya, baterai, distribusi daya, AC |

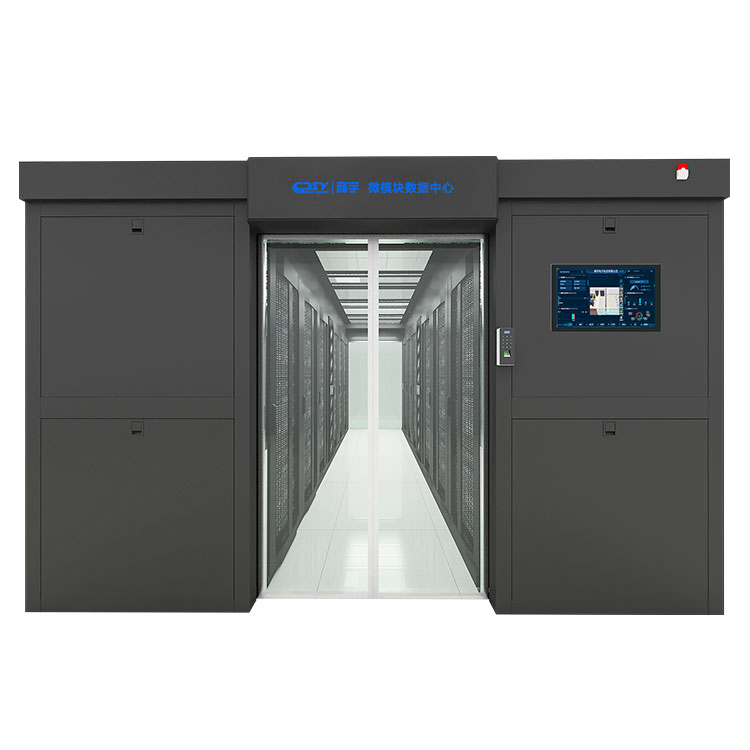

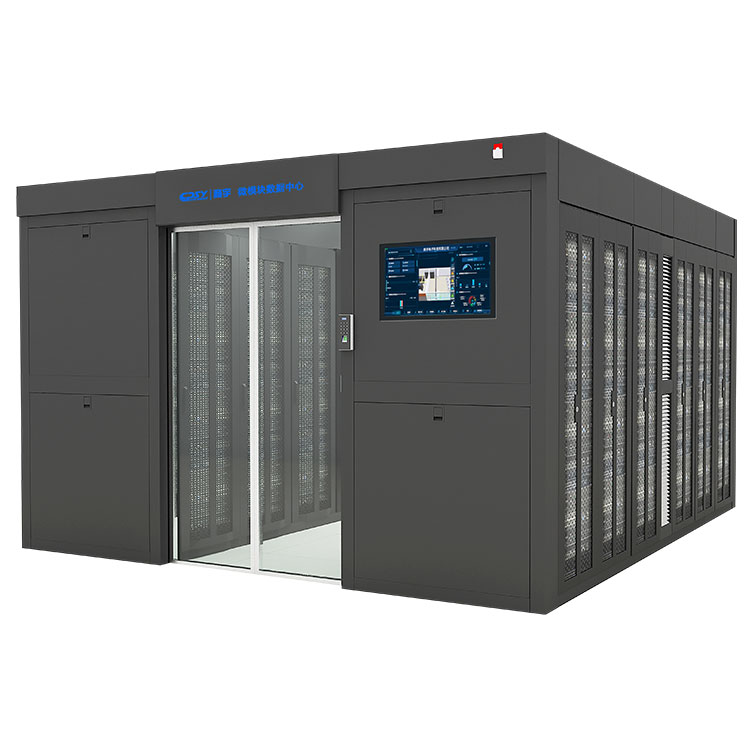

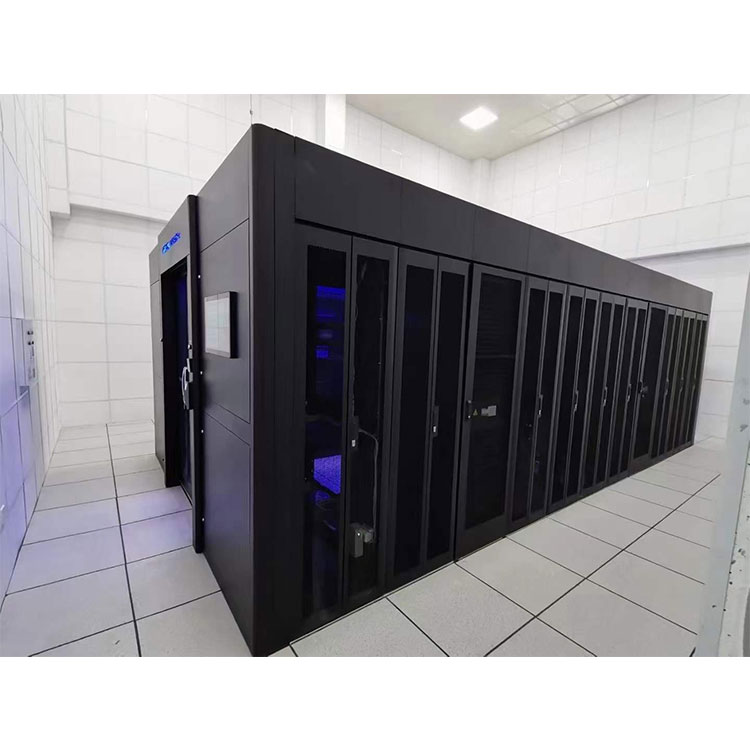

Pusat Data Modular Tipe Ruangan CPSY®
Kapasitas beban: beban statis 1000KG
Tingkat perlindungan: IP20
Standar: ANSI/EIA RS-310-D, IEC297-2, DIN41494:PART1, DIN41494:PART7, GB/T3047.2-92, ETSI
Sertifikasi: CE, RoHS, UL
--Sederhana: Gunakan sidik jari lokal dan gesek kartu untuk masuk guna membuka pintu, sehingga tidak perlu memasukkan kata sandi secara manual, yang nyaman dan cepat. Sistem pemantauan cerdas dapat dengan cepat menemukan kesalahan dan memperbarui program dari jarak jauh tanpa perlu pergi ke lokasi untuk memprosesnya. Mode hot-swappable, bisnis tidak terganggu, fungsi APP ponsel standar, hanya satu ponsel yang dapat digunakan untuk memantau ruang komputer, mencapai pengoperasian tanpa pengawasan!
--- Andal: Sistem pemantauan independen dapat mengirimkan tugas dengan cara yang ditargetkan, meningkatkan efisiensi pengoperasian dan pemeliharaan, dan mendeteksi sinyal transmisi alarm asap dan menghubungkan dengan proteksi kebakaran untuk memastikan keamanan ruang komputer!
---- Efisien: Sistem pendingin rak, pendingin frekuensi variabel DC, desain saluran panas dan dingin yang tertutup sepenuhnya, lebih hemat energi dan ramah lingkungan, dapat menghemat ruang pemasangan kabinet, dan nilai PUE kurang dari 1,3.
Lingkungan industri, fasilitas medis, peralatan laboratorium, dll. merupakan peralatan utama untuk pasokan dan perlindungan listrik.
awan
telekomunikasi
komputasi tepi
jaringan pengiriman konten
Pusat data internet
Pusat data operator
Pusat data perusahaan lainnya
Pusat data untuk berbagai industri (keuangan, pemerintahan, energi, medis, dll.)
Jika dibandingkan dengan rekan-rekannya, keunggulan Pendingin Udara Pendingin Rak Seri CPSY® SPR adalah sebagai berikut:
Penghematan biaya konstruksi hingga 35%
Hemat hingga 40% pada investasi awal
Dibandingkan dengan AC frekuensi tetap, tingkat penghematan energi tahunan AC frekuensi variabel dapat mencapai 29%.
Ini mengadopsi teknologi konversi frekuensi canggih dan menggunakan pendingin R410A yang ramah lingkungan.
UPS modular 80-300kVA dapat dikonfigurasi secara fleksibel sesuai dengan kebutuhan catu daya sistem pelanggan.
Menggunakan kaca pra-temper 5mm untuk penerangan, tingkat pencahayaan mencapai 91%, kekuatan mekanik tinggi dan permeabilitas yang baik
Dasar kabinet terbuat dari pelat baja canai dingin setebal 2,0 mm yang ditekuk dan dilas, dengan kapasitas menahan beban lebih dari 1500KG.
Komponen berefisiensi tinggi seperti kompresor frekuensi variabel, kipas EC, dan zat pendingin ramah lingkungan.
Sunroof yang dapat digerakkan terbuka pada sudut 90° dan memiliki pembatas penyangga yang dapat digunakan untuk pengurangan kebisingan dan penentuan posisi.
Penampungan lorong panas semakin meningkatkan efisiensi pendinginan, memungkinkan UPS menghasilkan efisiensi hingga 95% bahkan pada beban ringan 30%.
Struktur pintu otomatis + sistem kontrol akses, yang dapat dibuka dari dalam ke luar jika terjadi keadaan darurat.
Pembangunan pusat data tradisional memakan waktu 18-24 bulan, sedangkan pusat data kontainer bersifat fleksibel dan terukur serta dapat diterapkan hanya dalam beberapa minggu atau bulan untuk memenuhi kebutuhan TI yang berkembang pesat.
