Distribusi Daya Presisi

Sebagai produk distribusi daya terminal dari pusat data, kabinet distribusi daya presisi adalah unit catu daya yang paling dekat dengan peralatan TI. Pengoperasiannya yang aman dan andal sangat penting untuk pengoperasian normal peralatan TI. Saat ini, pusat data generasi baru memiliki persyaratan yang semakin tinggi untuk keandalan dan pengelolaan sistem pasokan listrik. Pengguna TI memerlukan distribusi daya yang lebih andal dan fleksibel, manajemen yang lebih baik, dan konsumsi biaya yang lebih akurat untuk sistem catu daya peralatan informasi. Headboard distribusi daya presisi tidak hanya melengkapi fungsi distribusi daya dari headboard distribusi daya tradisional, namun juga memiliki banyak fungsi pemantauan dan manajemen yang kuat, memungkinkan manajer pusat data memahami status pemuatan beban kabinet dan sirkuit cabang distribusi kapan saja waktu. status, berbagai parameter, dan konsumsi daya armada yang berbeda, dll.

Parameter Distribusi Daya Presisi CPSY® (Spesifikasi)

Fitur dan Aplikasi Distribusi Daya Presisi CPSY®

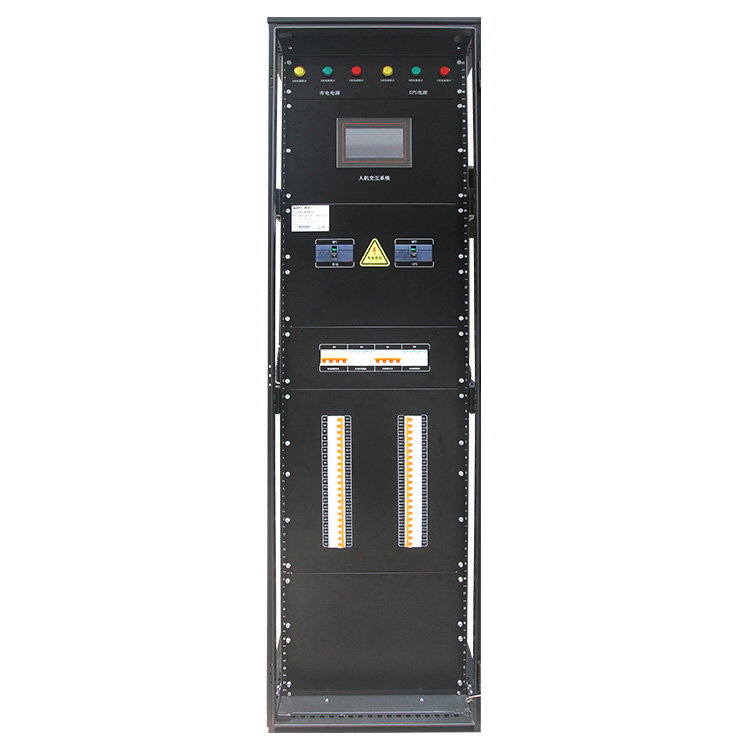

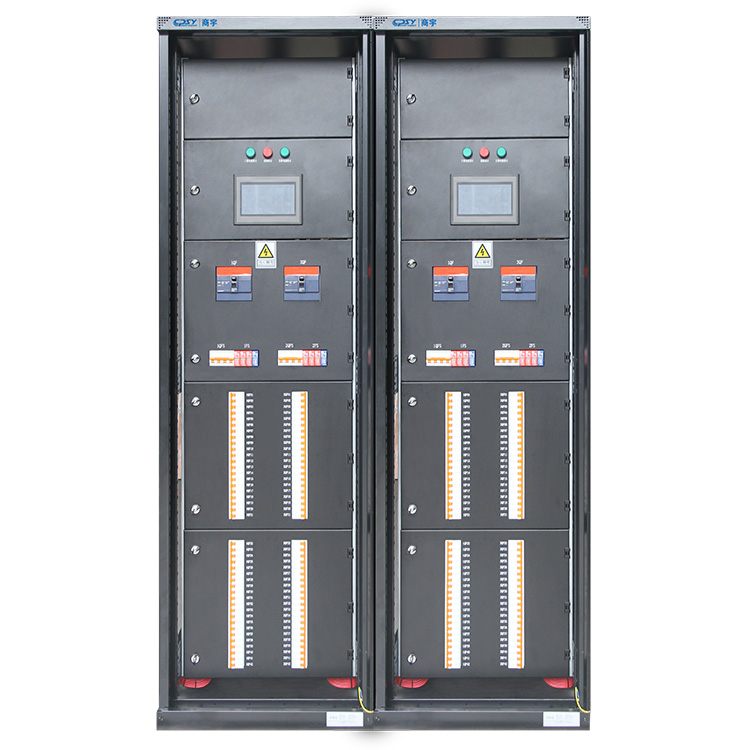

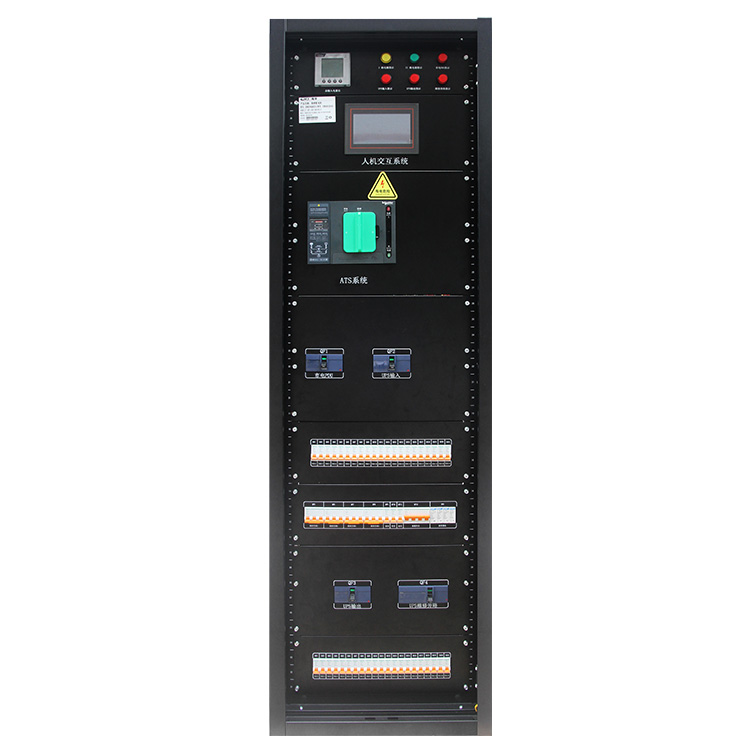

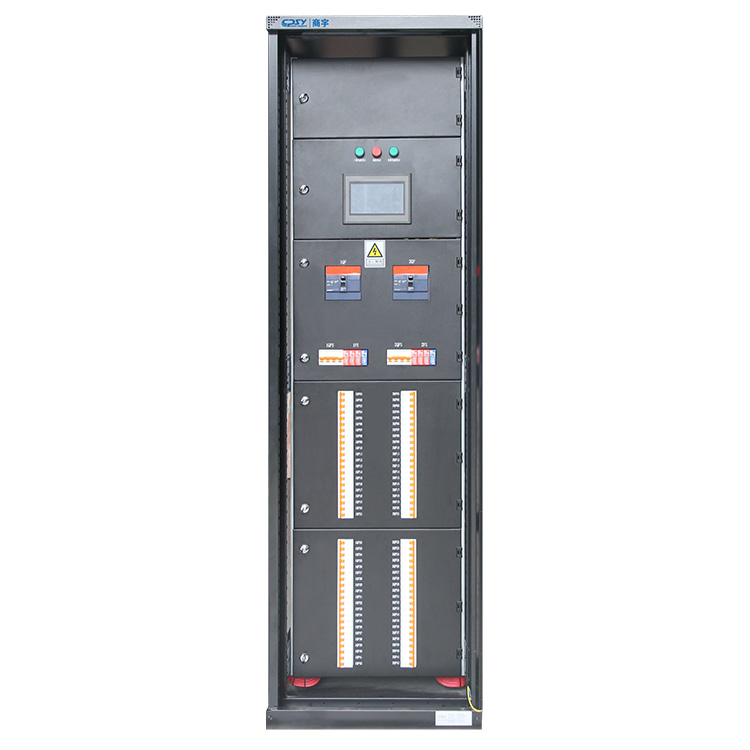

Kabinet distribusi daya presisi Shangyu CPSY® mengadopsi kabinet jaringan 42U standar 19 inci dan desain struktur modular, serta dilengkapi dengan banyak aksesori opsional. Perusahaan ini dapat menyesuaikan produk distribusi daya dengan keandalan tinggi yang dipersonalisasi untuk pelanggan sesuai dengan kebutuhan aktual ruang komputer. Sebagai anggota produk solusi kualitas daya, lemari distribusi daya presisi menggabungkan fungsi distribusi daya tegangan rendah, pemantauan cerdas, dan manajemen daya. Ketika digunakan dengan pasokan listrik UPS berkualitas tinggi, mereka dapat memberikan perlindungan pasokan listrik yang komprehensif untuk beban kritis pengguna. Kabinet distribusi daya presisi dilengkapi dengan layar sentuh LCD berwarna layar besar, yang dapat memeriksa tegangan, arus, frekuensi, daya aktif, daya reaktif, KWH, harmonisa, dan status kualitas daya lainnya dari setiap sirkuit utama dan sirkuit cabang kapan saja waktu, dan dapat mencatat perubahan kurva beban secara real time. , serta kemampuan redundansi sistem jika terjadi kegagalan sebagian, sehingga memungkinkan pemantauan cerdas yang terlokalisasi. Ia juga menyediakan RS232, RS485 dan antarmuka jaringan untuk mewujudkan kemampuan pemantauan dan manajemen online jarak jauh. Jika terjadi kelainan pada sistem, seperti kelebihan beban, kehilangan fasa, tegangan tinggi atau rendah, dll., alarm suara dan lampu di tempat akan segera mengingatkan pengguna. Pada saat yang sama, sistem pemantauan ruang komputer akan memberi tahu pengguna melalui SMS atau panggilan telepon sehingga tindakan dapat diambil tepat waktu. Hindari potensi risiko dan dapatkan peringatan risiko secara real-time. Panel dapat menyimpan 3.000 catatan sejarah dan informasi kesalahan untuk memudahkan pengguna menganalisis penyebab kesalahan. Kabinet distribusi daya presisi juga menyediakan banyak aksesori opsional, termasuk pemantauan status shunt, sakelar hot-swappable, transformator isolasi, fungsi EPO/REPO, sistem perlindungan lonjakan arus TVSS, dll. Kabinet ini terutama digunakan untuk pelanggan penting seperti ruang komputer data di bidang keuangan, telekomunikasi, pemerintahan, bandara, rumah sakit dan perusahaan IT, pusat data IDC menengah dan besar atau perusahaan industri untuk menyediakan distribusi listrik, perlindungan sirkuit distribusi, pengukuran untuk peralatan penting seperti server jaringan. Ia mengelola layanan seperti grounding komputer dan digunakan di area dengan persyaratan keandalan pasokan listrik yang tinggi dan pasokan listrik yang tidak terputus.

Fitur:

1. Mengadopsi kabinet server jaringan ukuran standar 19 inci 42U di ruang komputer, dengan desain fleksibel dan pemasangan mudah.

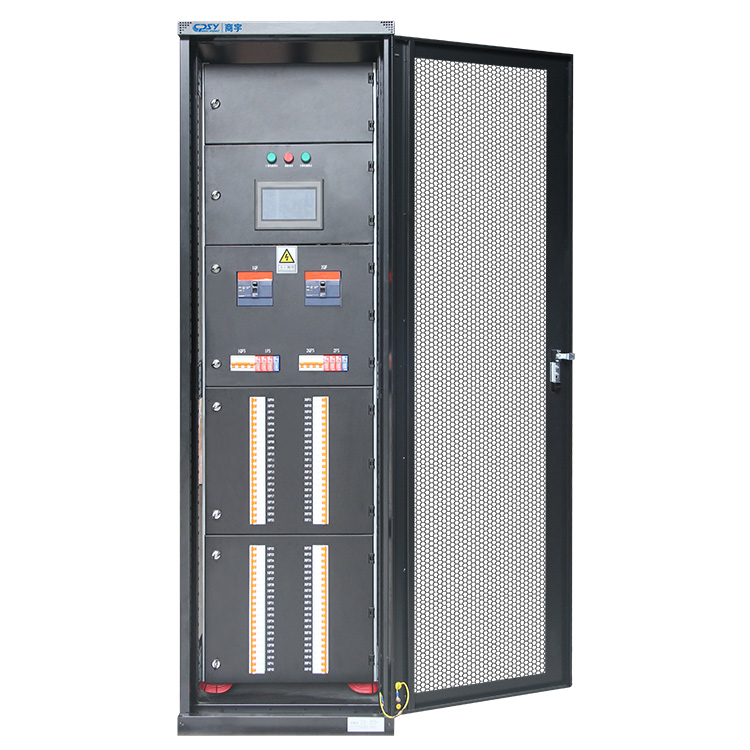

2. Mengadopsi desain pelindung panel pintu dua lapis, dengan berbagai struktur tampilan, seperti: pintu jaring, pintu kaca, pintu baja, untuk menjamin keselamatan operator;

3. Mengadopsi desain modular untuk menghemat ruang instalasi dan melengkapi sistem bus fase hot-swappable yang dapat disesuaikan

4. Pemutus sirkuit kotak cetakan mengadopsi pemasangan tetap, pemutus sirkuit mikro mengadopsi pemasangan kartu rel panduan, dan pemutus sirkuit mikro S400 yang dapat disesuaikan fase sangat meningkatkan pengoperasian yang aman dan memfasilitasi pemeliharaan.

5. Dilengkapi dengan antarmuka interaksi manusia-komputer HMI, sistem pemantauan yang cerdas, andal, dan lengkap, yang dapat membaca pemantauan daya, kualitas dan status sirkuit, alarm, dan data lainnya secara real-time;

6. Panel dapat merekam dan menyimpan 900-3000 informasi alarm historis, yang memfasilitasi analisis kesalahan dan sangat menghemat sumber daya manusia dan material.

7. Modul pemantauan yang kaya menyediakan fungsi pemantauan yang lebih komprehensif dan desain nilai domain multi-level untuk mengidentifikasi potensi risiko terlebih dahulu.

8. Aksesori yang kaya, termasuk sakelar hot-swappable, transformator isolasi tipe kering bawaan, modul proteksi petir, dan modul pematian daya jarak jauh EPO/REPO.

9. Strukturnya baru. Semua bagian diproses dengan peralatan CNC yang diimpor. Setiap proses telah diperiksa secara ketat untuk memastikan keakuratan pemrosesan setiap bagian.

10. Kualitas handal, terbuat dari pelat baja cold rail berkualitas tinggi, pelat berlapis aluminium-seng yang diimpor dari Korea Selatan, dan pelat galvanis tanpa cipratan. Permukaan luar telah disemprotkan secara elektrostatis dan telah mencapai tingkat mahir internasional.

11. Kepadatan tinggi, integrasi tinggi, menggunakan modul presisi tinggi dan sangat terintegrasi, yang meningkatkan volume kabinet, mendukung 168 sirkuit, dan mengurangi luas lantai.

12. Keandalan tinggi, menggunakan solusi komponen inti berkualitas tinggi, yang dapat menahan setidaknya 1,73 kali arus beban penuh dengan aman, memastikan keamanan, keandalan, dan jaminan kualitas.

13. Kabinet berperforma tinggi dan berkekuatan tinggi, kolom kabinet terbuat dari profil bengkok, dan interiornya terbuat dari panel plastik ISV, yang aman dan tahan api.

14. Mengadopsi protokol komunikasi Modbus standar, mendukung RS232, RS485 dan antarmuka jaringan lainnya, dan mendukung pemantauan jarak jauh secara real-time;

15. Tiga fungsi manajemen utama: manajemen keselamatan, manajemen biaya pengoperasian, manajemen pemantauan distribusi daya, manajemen cerdas, dan pengoperasian sederhana.

16. Alarm komprehensif dan pengaturan alarm multi-lapis yang canggih mencegah potensi kegagalan daya untuk memastikan tindakan respons dini, mengurangi kecelakaan pemadaman listrik lokal yang disebabkan oleh kesalahan pengoperasian pengguna, dan mencapai distribusi daya yang presisi.

17. Gunakan sistem yang canggih atau komprehensif untuk memantau dan melacak konsumsi daya dan kebocoran di sirkuit. Kabel keluaran terlindung untuk setiap beban mengurangi EMI dan RFI.

Aplikasi:

Terutama digunakan untuk pelanggan penting seperti pusat data IDC atau perusahaan industri seperti telekomunikasi, keuangan, pemerintahan dan TI, untuk menyediakan distribusi daya, perlindungan sirkuit distribusi, pengukuran, manajemen dan grounding komputer dan layanan lainnya untuk peralatan penting seperti server jaringan. Bidang dengan kebutuhan catu daya tinggi dan catu daya tidak terputus.

Fungsi:

Fungsi pemantauan/pemantauan yang sempurna

1. Pemantauan real-time terhadap total masukan kabinet distribusi daya dan tegangan, arus, frekuensi, daya, listrik, dan parameter lain dari setiap cabang untuk mencapai pemantauan cerdas lokal;

2. Mendeteksi status peralihan setiap sakelar, menampilkan dan mengelola konten harmonis, manajemen energi, tren historis, kurva beban, dll.

3. Tampilan data waktu nyata, alarm waktu nyata, kurva tren, diagnosis jaringan komunikasi, perekaman basis data, manajemen keamanan, analisis dan laporan statistik, rilis cloud data, dll.

4. Modul pemantauan yang kaya menyediakan fungsi pemantauan yang lebih komprehensif dan desain nilai domain multi-level untuk mengidentifikasi potensi risiko terlebih dahulu.

Fungsi alarm/alarm tingkat lanjut

1. Memiliki alarm suara dan visual serta antarmuka pemantauan jarak jauh, dan alarm multi-lapisan canggih telah menyetel setiap alarm kapasitas beban, alarm kelebihan beban, dan alarm tegangan lebih untuk mencegah potensi kegagalan daya.

2. Mendukung alarm suara dan visual untuk tegangan lebih sirkuit utama dan sirkuit cabang, tegangan kurang, kelebihan beban, batas frekuensi berlebih, tegangan tanah nol abnormal, pemutus sirkuit dan kesalahan lainnya.

3. Memiliki fungsi peringatan risiko waktu nyata, yang dapat memberi tahu kelainan sistem secara waktu nyata dan menghindari potensi risiko;

4. Panel dapat merekam dan menyimpan 900-3000 informasi alarm historis, yang memfasilitasi analisis kesalahan dan sangat menghemat sumber daya manusia dan material.

Fungsi perlindungan yang andal

1. Dapat digunakan dengan unit pengumpul kebocoran untuk mewujudkan fungsi pemantauan kebocoran online dan perlindungan kebocoran serta pemantauan keselamatan waktu nyata.

2. Anti lonjakan, anti petir (opsional); perlindungan arus berlebih, perlindungan pemadaman listrik darurat, perlindungan pematian panas berlebih.

3. Konfigurasikan sistem grounding yang andal dan sirkuit proteksi tegangan lebih untuk memastikan keandalan pasokan listrik; mendukung penyesuaian berbagai solusi pasokan listrik, dan mewujudkan sistem redundan;

Fungsi lainnya

1. Dilengkapi dengan antarmuka informasi pertukaran manusia-mesin berukuran 7 inci dan layar LCD berwarna besar, yang memberikan kenyamanan bagi operator, memfasilitasi kueri dan pemantauan waktu nyata, serta dapat mendeteksi kesalahan dan bahaya operasional terlebih dahulu.

2. Dilengkapi dengan fungsi pemantauan cerdas, kompatibel dengan berbagai sistem pemantauan ruang komputer, menjadikan pengoperasian dan manajemen daya lebih efisien

3. Skalabilitas fleksibel, jumlah saluran sakelar dapat diganti dan diperluas kapan saja tanpa gangguan listrik. Sakelar fase yang dapat ditukar dan disesuaikan serta penyesuaian fase online dapat bersifat opsional. .

4. Desain yang sangat modular, pemutus sirkuit saluran masuk dan keluar yang dipasang di setiap unit fungsional disusun secara berurutan dan berlapis-lapis, yang memberikan kemudahan luar biasa untuk pemasangan dan pemeliharaan kesalahan yang cepat dan mudah.

5. Kinerja yang baik dan produk yang sangat terintegrasi memastikan pengoperasian peralatan yang lebih stabil dan aman.

Detail Distribusi Daya Presisi CPSY®

Kabinet distribusi daya presisi Shangyu CPSY® cocok untuk pengguna listrik penting seperti pembangkit listrik, gardu induk, perusahaan industri dan pertambangan, telekomunikasi, bank, keuangan, pemerintah dan pusat data IDC atau perusahaan seperti AC 50Hz, tegangan kerja maksimum hingga 660V, kerja maksimum arus hingga 5000A dalam sistem distribusi tenaga listrik. Ini digunakan untuk konversi daya dan kontrol distribusi distribusi daya ruang mesin, kontrol motor dan penerangan serta peralatan distribusi daya lainnya. Ini mengadopsi distribusi daya saluran ganda dan dapat digunakan untuk beralih antara daya jaringan dan daya jaringan atau daya jaringan dan permulaan daya cadangan dalam sistem jaringan listrik. Jadikan sumber listrik memasok listrik secara terus menerus, dan gunakan peralatan listrik untuk menjamin keandalan pasokan listriknya.

Kabinet distribusi daya presisi dapat digunakan dengan unit pengumpul kebocoran untuk mewujudkan fungsi pemantauan kebocoran online. Pada saat yang sama, dapat digunakan dengan aksesori sensor suhu untuk memantau suhu di kabinet kepala kolom secara real-time, sehingga meningkatkan keamanan sistem catu daya di ruang komputer. Ia memiliki kapasitas putus yang tinggi dan stabilitas dinamis dan termal yang baik. Strukturnya canggih dan masuk akal, skema kelistrikan praktis, serial dan serbaguna, berbagai unit skema dapat digabungkan secara sewenang-wenang, satu kabinet dapat menampung banyak sirkuit, menghemat ruang lantai, penampilan cantik, tingkat perlindungan tinggi, aman dan andal, Dengan kelebihan karena perawatannya yang mudah, produk ini wajib dimiliki oleh integrator sistem di industri UPS. Produk ini mematuhi standar IEC439 dan GB/T251 "set lengkap switchgear yang dapat ditarik tegangan rendah". Ini adalah produk yang sangat diperlukan di ruang komputer. Ia bekerja sama dengan UPS, ukurannya dapat disesuaikan, dan juga dapat dibuat menjadi jenis kotak distribusi. Rencana distribusi listrik spesifik bergantung pada proyek.

Jika dibandingkan dengan rekan-rekannya, CPSY® Precision Power Distribution memiliki keunggulan sebagai berikut:

●Keandalan:

1. Semua komponen distandarisasi, diproses menggunakan peralatan CNC yang diimpor, dan diuji oleh pabrikan.

2. Terbuat dari pelat baja rel dingin berkualitas tinggi, pelat berlapis aluminium-seng yang diimpor dari Korea Selatan, dan pelat galvanis tanpa cipratan seng. Permukaan luar telah disemprotkan secara elektrostatis dan telah mencapai tingkat mahir internasional.

3. Motherboard komputer dengan keandalan tinggi secara komprehensif memantau berbagai parameter operasi sistem dan menampilkannya secara komprehensif melalui HMI, mengurangi ruang yang ditempati oleh kabinet distribusi daya dan meningkatkan rasio volume kabinet distribusi daya.

●Keamanan:

1. Desain perlindungan panel pintu dua lapis mencegah sengatan listrik dan memastikan keselamatan operator.

2. Atur alarm multi-lapis untuk kelebihan beban loop, tegangan lebih, tegangan kurang, ketidakseimbangan tiga fase, suhu berlebih transformator isolasi, kegagalan proteksi petir, dan parameter lainnya.

●Kesederhanaan:

1. Karena penggunaan komponen prefabrikasi dan desain kabinet IT/server 42U 19 inci standar, pemasangannya sederhana dan cepat, serta lebih sesuai dengan tata letak ruang komputer.

2. Dilengkapi dengan antarmuka interaksi manusia-komputer yang besar untuk memfasilitasi permintaan dan pengaturan data, ia dapat memantau berbagai tegangan, arus, frekuensi, daya, dan parameter lainnya secara real time untuk mencapai pemantauan cerdas lokal.

3. Sistem bus fase hot-swappable yang dapat disesuaikan dapat diganti dan diperluas secara online untuk memastikan pengoperasian sistem tidak terganggu.

●Kekayaan:

1. Aksesori yang kaya, termasuk sakelar hot-swappable opsional, transformator isolasi tipe kering bawaan, modul proteksi petir, dan modul pematian jarak jauh EPO/REPO.

2. Berbagai metode komunikasi, disesuaikan secara fleksibel dengan sistem backend, menggunakan protokol komunikasi Modbus standar, mendukung RS232, RS485 dan antarmuka jaringan lainnya

3. Mendukung penyesuaian beberapa solusi catu daya dan dapat menerapkan sistem redundan

●Mudah dikelola:

1. Dengan sistem pemantauan yang lengkap, pengelola ruang komputer dapat mengontrol status pengoperasian peralatan secara real time, sehingga memudahkan pengelolaan;

2. Mengadopsi desain modular presisi tinggi dan integrasi tinggi untuk menghemat ruang instalasi dan menyelesaikan sistem bus fase hot-swappable yang dapat disesuaikan.

3. Selain pemantauan dan pengelolaan distribusi tenaga listrik, juga mempunyai fungsi manajemen biaya pengoperasian dan manajemen keselamatan. Teknologi ini cerdas, mudah dikelola, dan mudah dioperasikan, sehingga meningkatkan keandalan sistem distribusi tenaga listrik dan mengurangi risiko.

Kondisi penggunaan

1. Suhu udara sekitar tidak boleh lebih tinggi dari +40℃ dan tidak lebih rendah dari -5℃. Suhu rata-rata dalam 24 jam tidak boleh lebih tinggi dari +35℃.

2. Untuk pemasangan dan penggunaan di dalam ruangan, ketinggian lokasi penggunaan tidak boleh melebihi 2000M.

3. Kelembaban relatif udara sekitar tidak boleh melebihi 50% ketika suhu maksimum +40°C, dan kelembaban relatif yang lebih besar diperbolehkan pada suhu yang lebih rendah. (Misalnya, 90% pada +20°C) Pengaruh kondensasi yang kadang-kadang terjadi karena perubahan suhu harus dipertimbangkan.

4. Saat memasang peralatan, kemiringan bidang vertikal tidak boleh melebihi 5%. Peralatan harus dipasang di tempat yang bebas dari getaran dan benturan yang parah, serta di tempat yang tidak menimbulkan korosi pada komponen listrik.

5. Bila pengguna memiliki persyaratan khusus, mereka dapat bernegosiasi dengan produsen.

Bahan material terutama meliputi:

80% kotak distribusi yang ada di pasaran terbuat dari bahan pelat baja canai dingin yang kuat dan tahan lama.

Pelat stainless steel memiliki fungsi anti karat yang baik dan kotak distribusi lebih tahan lama.

Standar yang berlaku:

GB 7251.1-2013 Peralatan switchgear dan kontrol lengkap bertegangan rendah

GB/T 7251.12-2013 Peralatan switchgear dan kontrol lengkap bertegangan rendah

GB 7251.8-2005 Set lengkap peralatan switchgear dan kontrol tegangan rendah Persyaratan teknis umum untuk set peralatan lengkap yang cerdas

RFQ

1. Apa klasifikasi utama lemari distribusi tenaga listrik?

Lemari distribusi daya ruang komputer umumnya dibagi menjadi tiga tingkatan: kabinet distribusi daya → kabinet distribusi daya cerdas → kabinet distribusi daya presisi cerdas.

--- Menurut bahannya, lemari distribusi listrik dapat dibagi menjadi dua jenis: kayu dan logam. Karena tingkat perlindungan lemari distribusi daya logam agak tinggi, sebagian besar terbuat dari logam.

--Berdasarkan karakteristik struktural dan kegunaannya, lemari distribusi dapat dibagi menjadi lemari distribusi pelindung, lemari distribusi tipe laci, dll.

1) Kabinet distribusi daya pelindung, juga disebut kabinet distribusi daya tertutup (kabinet sakelar pelindung/tersegel), mengacu pada kabinet sakelar tegangan rendah yang semua sisinya kecuali permukaan pemasangan tertutup. Komponen kelistrikan seperti sakelar, proteksi, pemantauan dan pengendalian kabinet distribusi semacam ini dipasang dalam wadah tertutup yang terbuat dari baja atau bahan insulasi, dan dapat dipasang di dalam atau di luar dinding. Mungkin tidak ada tindakan isolasi antara setiap sirkuit dalam kabinet distribusi, atau pelat logam atau pelat insulasi yang diarde dapat digunakan untuk isolasi. Biasanya, terdapat interlock mekanis untuk pengoperasian pintu dan sakelar utama. Ada juga kabinet distribusi daya desktop pelindung (yaitu konsol), dengan kontrol, pengukuran, sinyal, dan peralatan listrik lainnya dipasang di panel. Komponen kabinet distribusi daya pelindung diisolasi oleh pelat pelindung dan memiliki tingkat yang lebih tinggi. Mereka terutama digunakan sebagai perangkat distribusi daya di lokasi proses.

2) Kabinet distribusi daya tipe laci (juga disebut kabinet sakelar tipe laci). Kabinet distribusi jenis ini menggunakan pelat baja untuk membuat cangkang tertutup, dan komponen kelistrikan rangkaian masuk dan keluar dipasang pada laci tarik untuk membentuk unit fungsional yang dapat menyelesaikan tugas catu daya tertentu. Unit fungsional dipisahkan dari busbar atau kabel dengan pelat logam yang diarde atau papan fungsional yang terbuat dari plastik, membentuk tiga area: busbar, unit fungsional, dan kabel. Ada juga tindakan isolasi antar setiap unit fungsional.

Kabinet distribusi daya semacam ini memiliki keandalan, keamanan, kompatibilitas, dan pertukaran yang tinggi. Ini adalah kabinet distribusi listrik yang relatif maju. Sebagian besar lemari distribusi daya yang diproduksi saat ini adalah lemari sakelar tipe laci, yang dapat digunakan untuk mengontrol catu daya. Perusahaan industri dan pertambangan serta bangunan bertingkat tinggi yang memerlukan kontrol distribusi listrik terpusat yang lebih tinggi atau keandalan pasokan listrik yang lebih tinggi.

3) Kabinet distribusi penerangan listrik

Kabinet distribusi penerangan listrik mengadopsi instalasi tertutup, dan tingkatannya bervariasi sesuai dengan kebutuhan penggunaan. Lemari distribusi penerangan listrik sebagian besar digunakan sebagai peralatan distribusi listrik tingkat rendah, seperti untuk kontrol distribusi listrik di lokasi produksi di perusahaan industri dan pertambangan.

4) Kabinet distribusi panel tetap, sering disebut papan sakelar atau papan distribusi. Ini adalah kabinet distribusi daya terbuka dengan pelindung panel. Sisi depan memiliki fungsi pelindung, dan bagian belakang serta samping juga dapat bersentuhan dengan bagian aktif. Ini hanya dapat digunakan di perusahaan industri dan pertambangan dengan tingkat perlindungan rendah dan persyaratan rendah untuk kontinuitas dan keandalan pasokan listrik. Catu daya terpusat di ruang gardu induk. Kabinet distribusi daya panel tetap juga disebut panel distribusi daya. Bagian depannya terdapat panel kabinet yang dapat digunakan untuk pelindung dan buka tutup. Bagian belakang dan samping terbuka dan dapat mengakses perangkat langsung. Lemari distribusi daya panel tetap memiliki tingkat perlindungan yang rendah dan hanya dapat digunakan dalam situasi tertentu yang tidak memerlukan kinerja tinggi dan memerlukan pasokan daya terus menerus, seperti catu daya terpusat di ruang transformator di perusahaan industri dan pertambangan.

2. Perbedaan utama antara lemari distribusi presisi dan lemari distribusi tradisional adalah sebagai berikut:
